Med SCADA finns möjlighet att läsa in momentana värden för exempelvis spänningar, strömmar och aktiva/reaktiva effekter. Detta förutsätter att respektive SCADA kan leverera dessa uppgifter via ett så kallat OPC-gränssnitt.

Dessa momentana värden räknas om till genomsnitt var hel timme. Timvärdena sparas som mätserier som kan visas i diagramform och exporteras till, exempelvis, ett kalkylark.

Visa en mätvärdesserie

1.Välj alternativ 1 eller alternativ 2:

2.Alternativ 1:

a.Markera ett eller flera fack och/eller skenor. För att markera flera, håll inne ctrl-knappen på tangentbordet.

b.Högerklicka och välj Mätvärden > Mätvärden från SCADA. En dialogruta visas. Här ges möjlighet att välja tidsperiod samt vilken eller vilka typer av mätserier som ska sammanställas. Om ingen tidsperiod anges, visas hela mätvärdesserien. Om mer än en mätvärdestyp väljs, visas respektive typ i separata diagram eftersom det rör sig om olika storheter på Y-axeln. Undantaget utgörs av aktiva och reaktiva effekter, vilka visas i samma diagram.

3.Alternativ 2:

a.Välj mätpunkter genom att högerklicka på en station och välj Mätvärden > Mätvärden från SCADA.

b.Välj mätpunkter och -typer ur den lista som visas. I tillägg till det vanligt förekommande supersök-fältet finns en filterfunktion för mätvärdestyp (spänning, ström, … ).

c.Välj multipla rader med control- eller shift-klick. Tryck Visa mätvärden när urvalet är klart.



Oavsett urvalsmetod öppnas ett eller flera diagram. Det går att zooma och panorera i diagrammet med hjälp av knapparna i den lilla verktygslisten högst upp i fönstret. X- respektive Y-axeln kan zoomas separat med hjälp av rullgardinsmenyn i zoomknappen.

Till höger om kurvorna finns en linjeförklaring. Här visas vilken färg som motsvarar respektive mätpunkt. Genom att klicka på mätpunkten i linjeförklaringen lyser både mätpunkten och dess linje upp. Detsamma gäller om linjen markeras i diagrammet.

Till höger om pil-knappen sitter knappen Visa värde. Med hjälp av denna kan valfri position på kurvorna markeras, varpå exakta tidpunkt och mätvärde för punkten visas i en ballongtext.





Knappen näst längst till höger i verktygslisten visar mätserierna som ett varaktighetsdiagram - det vill säga hur länge, mätt i timmar, ett mätvärde har befunnit sig i ett visst intervall.

För alla mätvärdestyper, utom spänningar, finns möjlighet att visa en summerad kurva istället för de separata graferna. Använd knappen Visa summerade värden i verktygslisten.

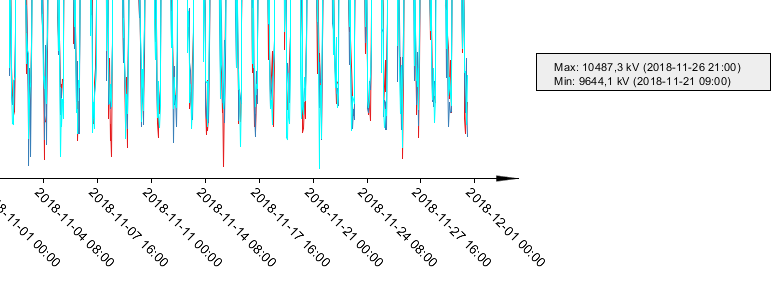

Det finns ett antal menyval under konfiguration. Ett av dessa är Visa max/min för markerad serie. Markera en kurva i diagrammet, så visas det största och det lägsta värdet inom valt tidsintervall.



Exportera diagrammet

1.Exportera diagrammet till PDF-format genom att i menyraden, välj Arkiv > Exportera till PDF.

2.Exportera diagrammet till XLSX-format genom att i menyraden, välj Arkiv > Exportera till kalkylprogram. Detta format passar för att läsa in i vanligt förekommande kalkylprogram.
