Mätpunkt (otyp - 721100) är huvudobjektet i dpPower för att hantera SCADA-analoga värden och historiska mätvärden för stationer. Mätpunkten är kopplad till nätets topologi.

Mätpunkten är inte en fysisk enhet, utan ett dataobjekt som ofta kombinerar värden från olika fysiska mätare, exempelvis ström- och spänningstransformatorer, för att visa mätvärden och händelser.



Placera Mätpunkt

När mätpunkten placeras länkas den till nätet. Mätpunkten kan länkas till nätet på två sätt:

•På kopplingsapparater (så som brytare, säkringar eller frånkopplare) – används för att mäta ström och effekt.

•På skenor – används för att mäta spänning.

Se avsnitt Placera objekt och komponenter för en generell beskrivning av hur du placerar objekt i grafiska vyn.



Länka till en kopplingsapparat

I det här exemplet länkas en ny mätningspunkt till sekundärsidan av en station.

1.Välj objekt att länka till – Välj en kopplingsapparat, till exempel en Brytare, på sekundärsidan.

2.Välj anslutet objekt för att finna terminal – Eftersom mätningen sker på transformatorns sekundärsida, välj Transformatorfack.

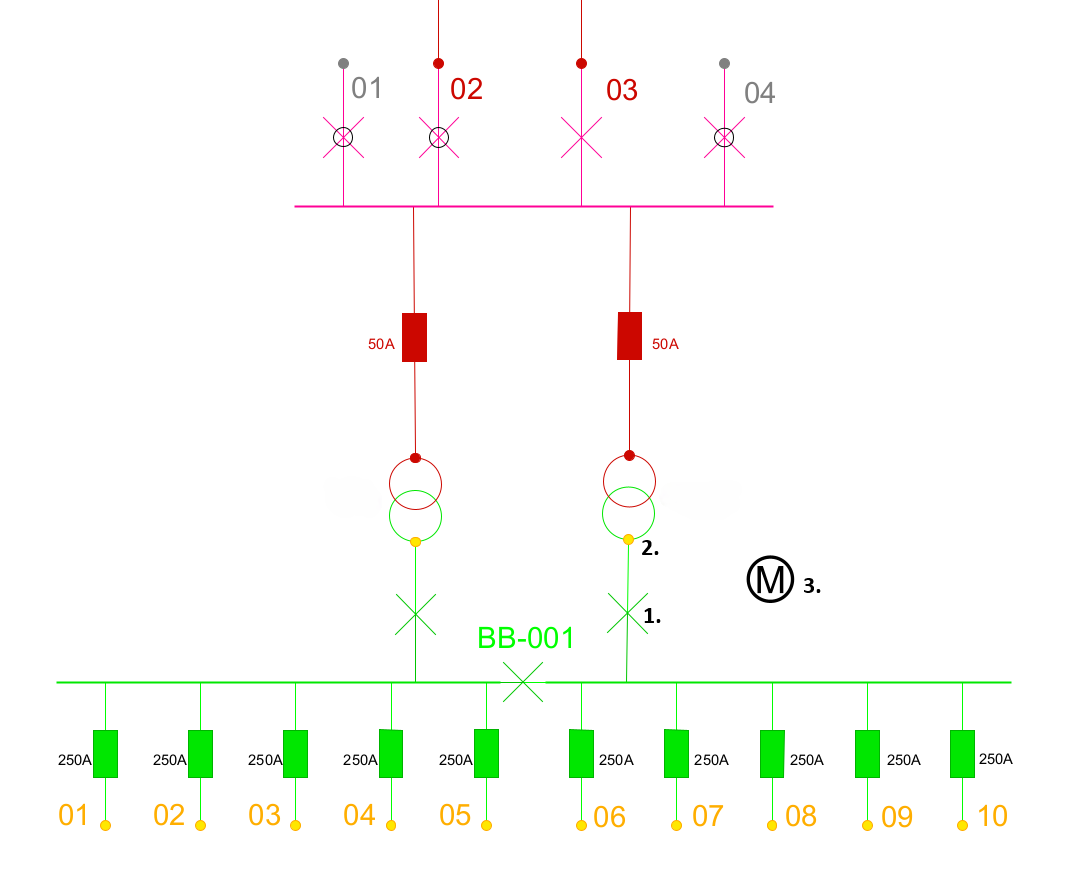

1. En Brytare valt som objekt att länka till.
2. Ett Transformatorfack valt för att finna terminal.
3. Symbolen för Mätpunkt placerad.



Länka till skena

Om spänningsmätning ska göras via en skena väljer du helt enkelt önskad skena vid placeringen av mätpunkten.



Lägg till SCADA-mätning

SCADA-mätvärden läggs till som komponenten Mätning (ctyp - 2090) på mätpunktsobjektet.

1.I mätpunktens attributformulär, välj fliken Mätning för att se alla komponenter.

2.I sektion Mätningar, tryck på Lägg till för att skapa en ny mätning.

Tre fält är obligatoriska vid integration:

•Mät-ID – Ange SCADA_ID eller externt SCADA-ID.

•Mätkälla – Välj datakälla, i det här fallet, SCADA.

•Mättyp – Välj enhet för mätningen.



Lägg till en stationsmätare till mätpunkten

En stationsmätare kan representeras av något av följande objekt:

•Mätare (avräkningsmätare) – otyp 20002

•Nätmätare – otyp 729000

Objektet Nätmätare gör det möjligt att ange mätplatsen inom en station och möjliggör lagring av mätdata från stationen, till exempel transformatorns effekt eller energivärden.

Skapa nätmätare

1.Högerklicka på objektet Mätpunkt.

2.Välj Skapa ny mätare > Nätmätare.



Obligatoriska attribut vid integration:

•Alternativt ID – Mätplats-ID eller system-ID. Det här ID:t ska inte ändras, eftersom:

oIntegration och import baseras på detta ID.

odpPower lagrar historik baserat på detta ID, om ID ändras förloras historiken

•Mätkälla – Välj från kodlistan:

oMETER_HOUR – Data från timmätmodulen i dpPower Analyzer. Kan importeras som kvartsvärden (15 min) eller timvärden (1 h) från fyrkvadrantsmätare (4Q). Data som importeras som kvartsvärden omvandlas automatiskt till timvärden.

oSCADA – Data från SCADA-integration.

Valfritt men rekommenderat attribut:

•ID – Mätar-ID enligt elnätsägaren, till exempel serienummer.

När nätmätaren har skapats och kopplats till mätpunkten visas den i mätpunktens attributformulär, flik Mätning, sektion Mätare.



Visa mätvärden i schemat

Mätvärde, text är en komponent som placeras i schemat för att visa mätdata från en mätpunkt eller mätare.

Två sätt att lägga till mättext:

Alternativ 1 - Efter att mätpunkten är placerad:

1.Högerklicka på objektet Mätpunkt.

2.Välj Objekt > Placera komponent till objekt > Mätvärde text, schema.

3.Placera komponenten där du vill visa mätvärdet. Texten N/A visas som platshållare tills mätvärden hämtas.



Alternativ 2 - Direkt vid placering av mätpunkt:

1.I fält Placering, välj Länka och skapa text. Endast mättext placeras i schemat, inte mätpunktssymbolen. Texten N/A visas som platshållare tills mätvärden hämtas.



Uppdatera värden i realtid

Efter att du placerat en Mätpunkt med placeringsalternativet Länka och skapa text måste du aktivera funktionen för realtidsmätningar för att se mätvärden.

1.I menyraden, välj Analyzer > Analyzer real-time > Bocka för Visa/Dölj realtidsmätningar.
