När Operator är startad, ska en statusikon visas i nedre högra hörnet av huvudfönstret. Statusikonen sammanfattar både mätar- och SCADA-integrationers status (beroende på vilka moduler om är installerade). Ikonen har fyra olika utseenden, se avsnitt Meddelanden i statusikonen nedan för detaljer.

Om flera fel eller varningar uppstår samtidigt visas den mest allvarliga situationen.



Meddelanden i statusikonen

En genomgång av allvarligare varningar och fel i statusikonen finns i SCADA-integrationens systemmanual som kommer att publiceras på TOPdesks kunskapsbank. De vanligast förekommande felen (matchningar av SCADA-taggar och problem med enskilda apparater/givare) kan dock vanligen åtgärdas av en användare eller en administratör.



Allvarligt fel (”error”) - exempelvis:

•Ingen statusrapport alls från SCADA-integrationen.

•Kontakten med SCADA helt bruten.

•Inga SCADA-taggar i en eller flera kategorier fungerar.

•Alla hämtningar av SCADA-taggar från dpSpatial har misslyckats sedan midnatt.



Alarmerande situation (”varning”) – exempelvis:

•Större andel av SCADA-taggar i en eller flera kategorier fungerar inte.

•Tjänsten (Windows-servicen) är pausad (SCADA avläsningar hämta fortfarande in men köas).

•Den senaste hämtningen av SCADA-taggar har misslyckats.

•Databasen kan för närvarande inte kontaktas (vid inläsning av kontinuerliga värden – spänningar, strömmar, …).

•Ett mycket stort antal avläsningar är för närvarande köade och väntar på att expedieras.

•En eller flera delar av processen svarar långsammare än förväntat.



Situation eventuellt värd att uppmärksamma (”notera”) – exempelvis:

•Inläsning av postade SCADA-taggar pågår (kort avbrott i prenumerationen kan förväntas)*1.

•Synkronisering pågår (om möjligt avvakta med SCADA-operationer tills klar)*2.

•Större tidsskillnad mellan inblandade servrars systemklockor *3.

•De ”alarmerade” situationerna enligt ovan (förutom databasåtkomsten) fast i lägre grad (färre absoluta eller relativa antal berörda objekt).



Allt (eller nästan allt*4) är bra (”ok”).



*1) Inläsning av nya och radering av utfasade taggar sker efter att relevant postning av ett förändringsset har skett. Dröjsmålet är 15/60 minuter eller nattligen beroende på konfiguration. I vissa installationer är någon form av omstart av tjänsten konfigurerad att vara nödvändig. I samband med detta uppstår ett glapp i prenumerationen på några sekunder upp till ett par minuter beroende på SCADA.

*2) Synkronisering sker främst vid uppstart av tjänsten och kan då pågå i några minuter. Tillkommande apparater synkroniseras vartefter, men denna procedur förväntas bara kräva ett fåtal sekunder.

*3) Det är viktigt att inblandade servrar (SCADA, eventuell reläserver i DMZ, dpSpatials webb och dataserver) har synkroniserade klockor. Differenser större än 2-3 sekunder kan inverka negativt. Om klockan går före i dpSpatial kan den kronologiska sorteringen av händelser fallera med felaktig kundpåverkan som följd. Om klockan går efter i dpSpatial uppstår en onödigt lång väntetid för genomslaget. En skillnad på -1 sekund får betraktas som normalt och härrör oftast från överföringstiden i nätverket.

*4) I framförallt större nät med många prenumererade SCADA-taggar kan ett visst antal problematiska givare förväntas i varje läge. SCADA-integrationen kan konfigureras att bortse från ett mindre antal avvikelser så att ”notera-ikonen” endast visas vid ett aningen större antal givare med tillfälliga(?) problem. Annars visas, i så fall, den gröna ok-ikonen.

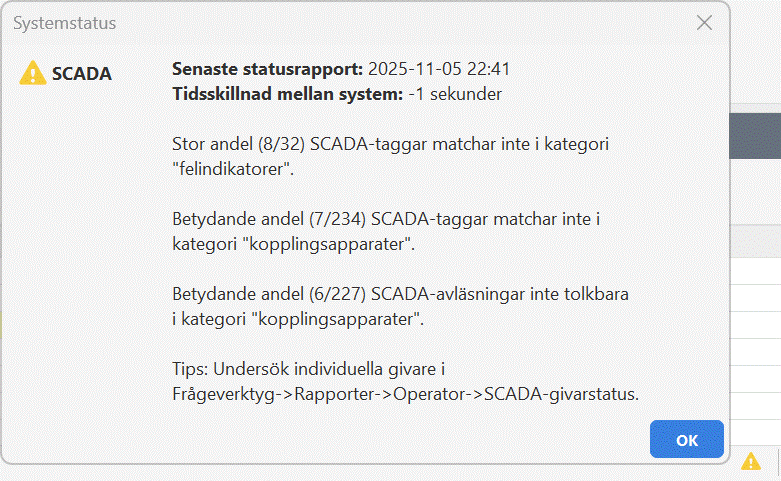

I illustrationen nedan upplyser statusikonen med tillhörande meddelande om att:

•Ett större relativt antal felindikatorers SCADA-taggar matchar inte mellan systemen. Detta är orsaken till den gula varningsikonen – annars hade den blå notera-ikonen visats.

•Ett något mindre relativt antal kopplingsapparaters SCADA-taggar matchar inte.

•Ett mindre antal kopplingsapparaters koder för kopplingslägen kan inte översättas till varken öppet eller slutet. Det kan till exempel röra sig om en utdragen truckbrytare, en trasig apparat eller en apparat som har fastnat i ett mellanläge. Ibland kan problemet åtgärdas genom att lägga till ytterligare en kod för öppet eller slutet i konfigurationen. Se systemmanualen.



Max tre problemtyper i SCADA-integrationen visas samtidigt. Systemklockor ur synk kan visas som en fjärde notis. Övriga problem, som alltså rankas som mindre viktiga, visas inte förrän något av de tre-fyra allvarligare problemen är åtgärdade.
