Real-time



Om Real-time

Real-time-modulen är en expansion till Operator. Real-time är avsedd för dem som handlägger driftstörningar och andra omkopplingar vartefter de inträffar/är planerade, i motsats till dem som registrerar avbrott i efterhand för avbrottsstatistik.

Real-time gör det möjligt att separera matande fack, visualisera slingmatningar och jordat nät, och få notiser vid oplanerade händelser som felanmälningar eller SCADA-larm. Funktionen för alternativa matningsvägar ger optimerade omkopplingsförslag baserade på belastning och spänningsfall.

För att Real time-modulen ska vara aktiv och anpassad krävs en kundspecifik konfiguration. Kontakta Digpro för att få hjälp med detta. Möjligheten att hantera ytterligare SCADA-händelser beror på det aktuella SCADA-systemet och den fysiska utrustningen i nätet.



Nyckelfunktioner

Simulering - Visualisera konsekvenser av kopplingssedlar och driftordrar i kartan och schemat, även bakåt i tiden.

Färglagd topologispårning - Separera nätets delar baserat på utgående fack, slingmatning, jordat nät och konflikter mellan spänningssatt och jordat nät.

Dynamiska symboler - Visa avbrott och felsamtal som ikoner med tilläggsinformation om status, antal berörda kunder och typ av samtal.

Utökad larmlista - Uppmärksammar operatören på inkomna felsamtal och avbrott med tilläggsinformation som viktig driftinfo eller personfara samt navigering till händelsen ifråga.

Utökat stöd för blockeringar - Blockeringar visas med en symbol i grafiken och försök att manövrera blockerade apparater bemöts med en varningsdialog.

Områdesövervakning - Dela upp nätet mellan operatörer vid storstörningar.

Manöverkontroller - Förvarna om oönskade konsekvenser som spänningslösa kunder, parallellmatningar, blockerade apparater och hopkoppling spänningssatt mot jord innan operationen utförs.

Felindikatorer och brytströmmar - Använd SCADA-larm för att lokalisera fel i nätet.

Alternativa matningsvägar - Få optimerade omkopplingsförslag baserat på belastning, spänningsfall och apparattyp.

Felanmälan - Real-time inkluderar Felanmälan, en separat applikation som ger kundsupporten en tydlig bild av driftläget och låter dem registrera fel från kunder och allmänhet. För mer information, se avsnitt Felanmälan och dess underavsnitt.



Utökad färglagd topologispårning

Som standard kan nätet i Operator gråas ut (valfri färg) när det är spänningslöst. Med Real-time utökas detta så att:

Spänningssatta delar av nätet visas i olika färger beroende på vilket fack de matas från.

Jordat nät visas i en egen representation (kan även finnas i grundmodulen).

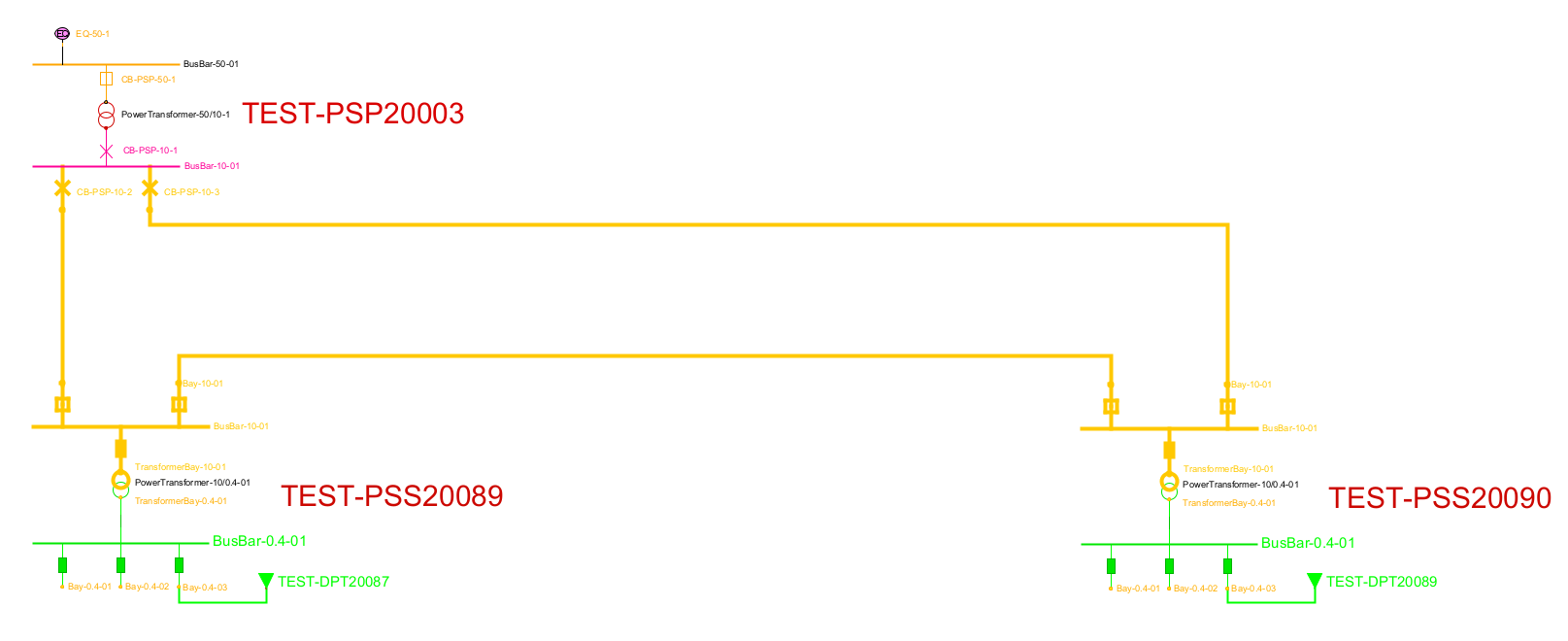

Parallellmatat nät visas i en egen representation.

Eventuella konflikter mellan spänningssatt och jordat visas med avvikande ritattribut.



Precis som i grundmodulen ligger det aktuella kopplingsläget som grund för spårningen. På samma sätt omfattas endast driftsatt och postat nät i spårningen.

Den utökade dynamiska färgsättningen aktiveras via Operator > Operatorinställningar > Mina inställningar > Dynamisk färgsättning. Observera att det går att spara det aktuella valet så att det är aktivt från start i fortsatta sessioner.

Färgsättningen uppdateras i takt med omkopplingar i nätet. Färgsättningen spåras även om under simuleringar, se avsnitt Simulera operationer.

Det är inte självklart att alla komponenter i det spårade nätet färgas om. Kopplingsapparater, till exempel, kan ha olika färg beroende på kopplingsläge och denna färg kan ha företräde framför spårningsfärgen. Se praktikfall i avsnitt Färgläggning av jordat nät nedan.



Färgläggning uppdelad på utgående fack/grupp

Färgläggningen av nätet definieras normalt per fack i fördelningsstation. Färgspårningen avbryts vid spänningsskifte. Beroende på nätets omfattning kan det vara möjligt att definiera spårningsfärg även på utgående grupper i nätstation.

Fördelningsstationers fack och (i förekommande fall) nätstationers grupper kan tilldelas en färg. Valet av färg är viktigt för att få bästa visuella separation för olika fack vid olika matningar.

Tilldelningen av fackfärg sker på olika vis beroende på kundens konfiguration. I normalfallet definieras färgen direkt i fackets attributformulär.

1.Högerklicka på objektet och välj Visa/ändra attribut.

2.I sektion Dynamisk färgsättning fält Färg, välj önskad färg. Färgen uppdateras i karta och schema momentant.

Om färger inte delas ut till de utgående facken kommer slumpvisa färger att användas för respektive fack.

Notera att den dynamiska färgsättningen är tillgänglig, även när Operator inte är startad på arbetsplatsen.

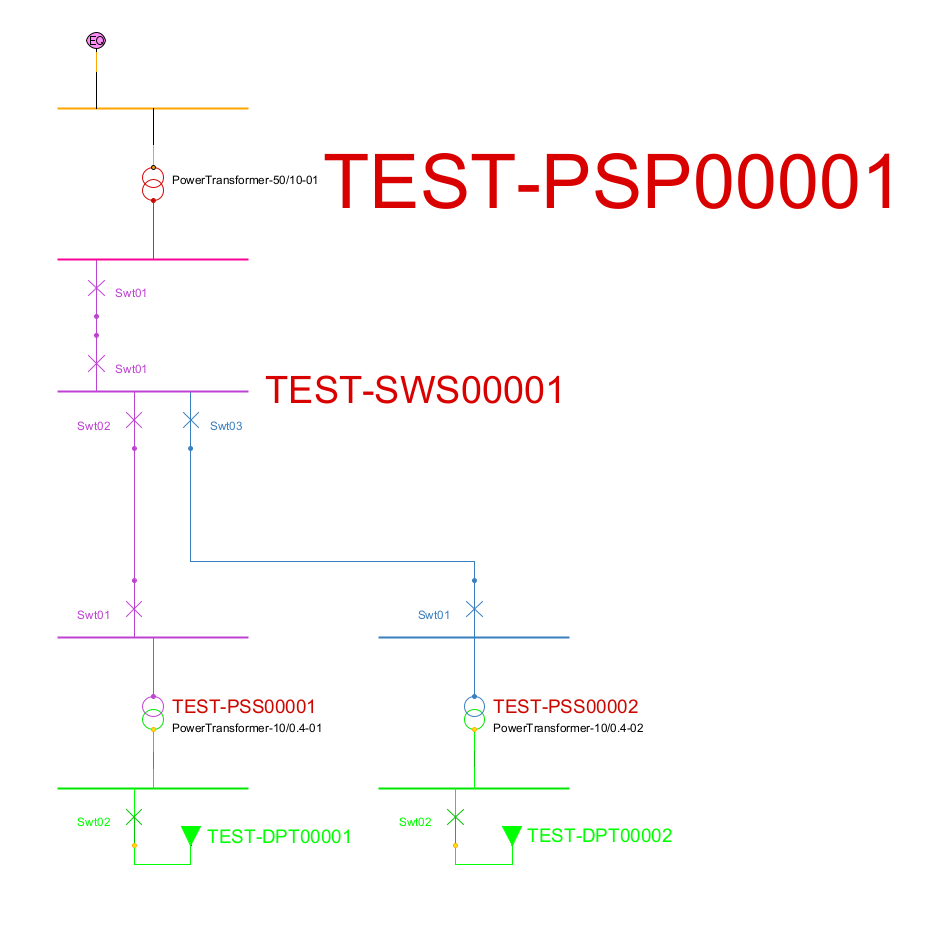

Exempel på nät med olika färg per matande fack



Felsökning om färgläggningen inte visas som förväntat:

Har Topologimotorn kommit i osynk? Kanske har administrationsmenyn använts för att justera aktuella kopplingslägen? Välj Operator > Starta om topologimotorn.

Är varje länk i nätet från källa till mål driftsatt? Välj Visa > Stadier och släck allt utom driftsatt.

Är varje länk i nätet postad? Välj Arkiv > Visa ändringar. Operator körs med fördel i ett tomt förändringsset.

Är varje länk galvaniskt ansluten? Välj Verktyg > Spåra > Vanlig (snabb) > Anslutna objekt.

Finns det en nätekvivalent för det spänningssatta nätet? Om ingen del av nätet är spänningssatt, kan detta vara förklaringen.

Se även avsnitt Felsökning av oönskade nätekvivalenter och jordtag nedan.



Markera utgående fack utan spänningstransformering som källor i fackspårningen

Det går att konfigurera applikationen så att även utgående fack i kopplingsstationer ger upphov till specifika färger i topologispårningen per fack. Vid intresse - kontakta Digpro för konfiguration. Funktionen finns i fackets attributformulär i form av kryssrutan Utgående.



Färgläggning av jordat nät

Färglagt jordat nät kan även vara tillgängligt även utan modulen Real-time. Det fungerar på samma sätt som den spänningssatta spårningen fast omvänt. Vad som kallas nätekvivalent i den spänningssatta spårningen motsvaras av jordtaget i denna spårning.

Det är för närvarande inte alla jordade nät som spåras. Ett typexempel är nollpunktsnät, det är sällan meningsfullt att färglägga dessa små nät.

Färgen som används för att markera jordat nät konfigureras i en av webbserverns konfigurationsfiler. Kontakta Digpro för att få hjälp med detta för at förhindra att konfigurationen skrivs över vid framtida versionsuppgraderingar.

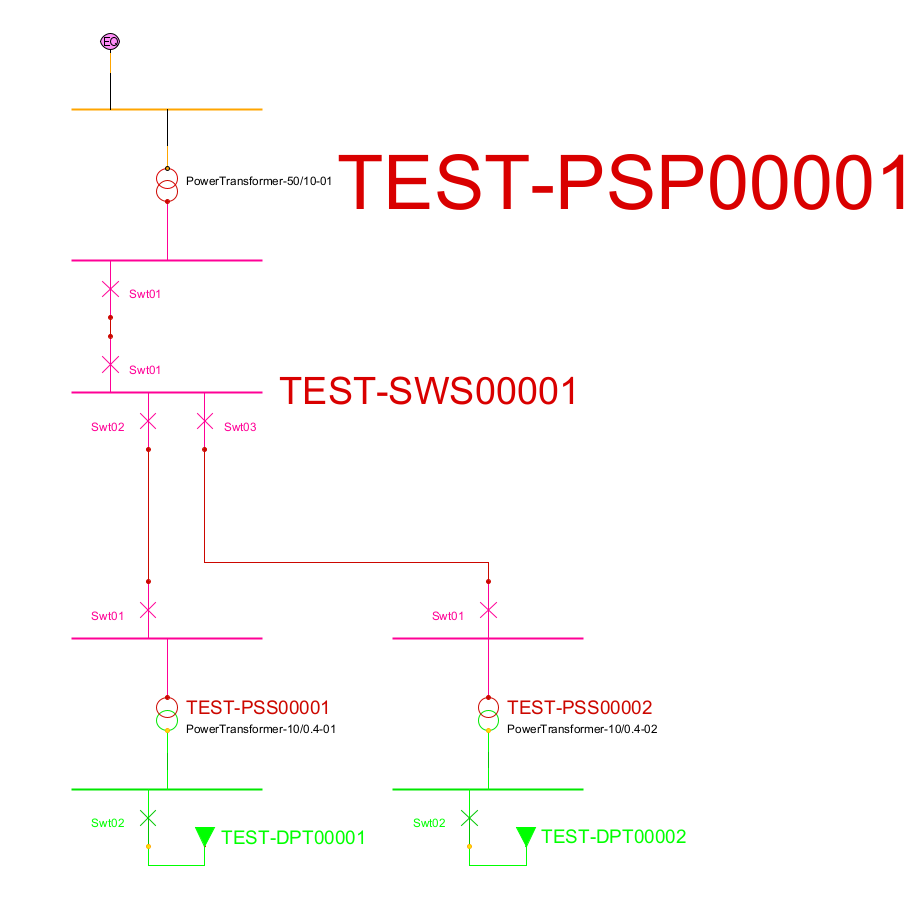

Ett tillfälligt jordtag har lagts till, och större delen av det visade nätet är jordat



Om spänningssatt nät kopplas samman med jordat nät – till exempel vid felaktig nätdokumentation eller kopplingsläge – visas den berörda delen av nätet med avvikande ritattribut. Real-time varnar alltid om en sådan konflikt innan operationen utförs.

Om varningen ignoreras visas nätet tydligt som anslutet till både nätekvivalent och jord.



Exempel på presentation av nät som är både spänningssatt och jordat



Felsökning av oönskade nätekvivalenter och jordtag

Med färgspårning aktiverad blir det ofta tydligt var oönskade avbrott finns i matningskedjan, vilket gör det enkelt att hitta orsaken till varför ett nät är spänningslöst eller inte är jordat.

Att hitta motsatsen – varför ett nät fortfarande är spänningssatt eller varför hela nätet är jordat – kan göras enligt följande:

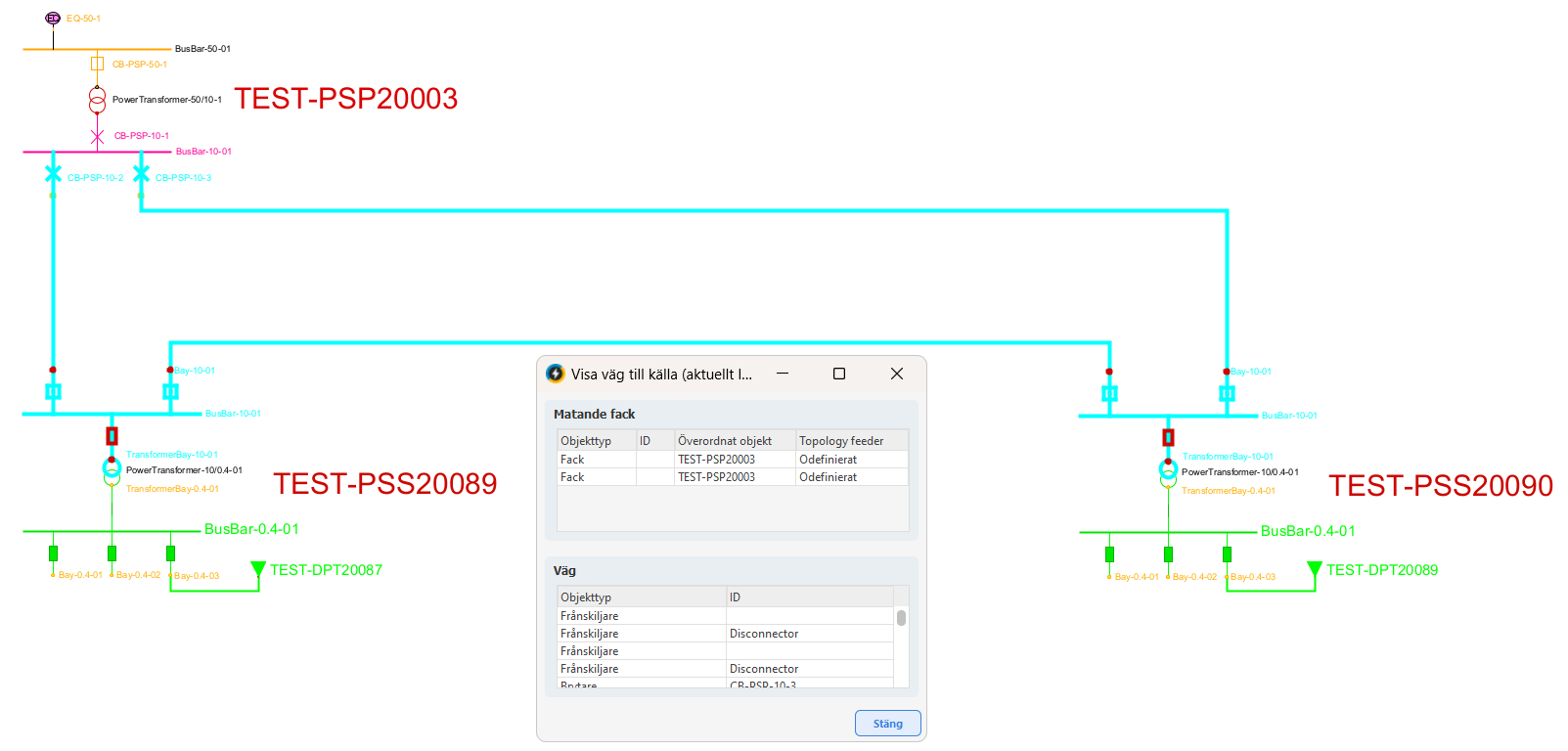

Hitta inmatningar till nätet - Välj Verktyg > Spåra > Visa väg till källa > Spänning. Detta fungerar även utan Real-time.

Med Real-time kan du lokalisera vilket jordtag som gör att nätet visas som jordat - Välj Verktyg > Spåra > Visa väg till källa > Jordning. Välj valfri punkt i nätet så lyser vägen till jordningen upp.



Följ den upplysta slingan till jordtaget



Ikoner för felsamtal och avbrott i karta och schema

Felsamtal och avbrott kan visas som pratbubblor i kartan och schemat. Dessa skapas vartefter felanmälningar och avbrott kommer in i systemet, uppdateras i takt med förändringar och städas slutligen bort när informationen inte längre är aktuell. Allt detta sker med automatik. Det går att navigera till felanmälan eller avbrott via en popupmeny för ikonen.

Ikonerna har flera användningsområden, bland annat:

Påkalla operatörens uppmärksamhet till ett visst område i nätet.

Vid flera ikoner nära varandra – indikera omfattning av störningar.

Indikera status och prioriterade upplysningar som viktig driftinformation och personfara.

Fungera som bokmärken för navigering till Operators avbrottsinformation.

Fungera som en schematisk/geografisk att-göra-lista.

Kundsamtalsikonerna visas normalt vid motsvarande leveranspunkt. Avbrottssymbolerna visas normalt vid (förmodat) brytande objekt.



Två infosamtal, ett planerat avbrott och en oplanerad störning





Tolka ikonerna

Så kallat infosamtal – det vill säga en observation som inte är kopplad till någon specifik leveranspunkt (skador och förslitningar på nätet, ofta anmälda av tredje part).

Samtal med felanmälan. En siffra i högra hörnet anger antalet aktiva felanmälningar i leveranspunkten.

Samtal med viktig information till driftcentralen. Motsvarande tilläggssymbol finns även för avbrott.

Samtal rörande situation med personfara. Motsvarande tilläggssymbol finns även för avbrott.

Stationsfel – ingår inte som standard.

Oplanerad, icke verifierad driftstörning.

Oplanerad, verifierad driftstörning.

Oplanerad, verifierad driftstörning. Numret anger antal berörda kunder.

Planerat avbrott (talet är alltid ”12” och saknar alltså koppling till faktiskt datum).

Fel i objekt som inte finns i aktuell kartprodukt – typiskt ett lågspänningsfel nedanför dokumenterat nät i schema. Motsvarande tilläggssymbol finns för oplanerade störningar.
