Shape-filer (SHP) är ett vanligt GIS-format som ofta används för att utbyta geografisk information mellan olika system, exempelvis från ESRI-produkter.



Generera Shape-mappningsfil

En mappningsfil är en textfil som innehåller instruktioner om hur data i Shape-filen ska tolkas och mappas till komponenter i dpPower. Det finns två sätt att skapa en mappningsfil:

•Du kan använda ett inbyggt verktyg i applikationen som hjälper dig att skapa ett utkast till mappningsfil. Verktyget läser in innehållet i Shape-filen och genererar automatiskt nyckelfält för de element som sedan ska mappas.

•Alternativt kan du skapa hela mappningsfilen manuellt från grunden i en vanlig textredigerare.



Använd verktyget Generera shape-mappningsfil

1.Välj Arkiv > Importera > Shape > Generera shape-mappningsfil....

2.Välj önskad Shape-fil i dialogrutan.

3.Om filen ska delas upp på något attribut i Shape-filen, välj DBF-fält.

4.Om filen ska mappas mot textkomponenter, välj fält i Textinställningar.

5.Om filen ska mappas mot symbolkomponenter, välj fält i Symbolinställningar.

6.Tryck på Öppna.

7.Spara utkastet till mappningsfilen.

8.Öppna mappningsfilen i en textredigerare och komplettera med mappningar till dpSpatial-komponenter.



Skapa en mappningsfil manuellt

1.Skapa en ny textfil i till exempel Anteckningar.

2.Ange en sektion för varje Shape-fil, till exempel [linjer.shp*Gata].

3.Definiera attribut som filename_match, otype, subtype, ctype samt eventuella dbf-fält.

4.Ange eventuella text- eller symbolinställningar för Shape-filen.

5.Spara textfilen med ett beskrivande namn, till exempel "MappningByggnader20250901.txt".



Exempel på mappningsfil



I mappningsfilen kan du styra hur shape-objekt skapas i dpPower:

•Vilket Objekt, Subtyp, Komponenttyp och Stadium varje shape-objekt ska få.

•Textplacering - Välj var texten ska placeras genom att ange:

otext_placement=start

otext_placement=middle

otext_placeme.nt=end

•Attributmappning - Du kan ange vilka fält i Shape-filens dbf-innehåll som ska kopplas till motsvarande attribut i dpPower.



Om du vill importera ett attribut till en annan komponent än huvudkomponenten används följande syntax:

•data_fields=ATTRIBUT_I_SHP=CTYPE.ATTRIBUT_I_DP

Exempel:

•data_fields=IRNUM=5001.IRN

Här importeras fältet IRNUM från Shape-filen till attributet IRN i komponenten 5001.



Exempel på mappningsfil som skapar ett macro:

[define buildings($subtype, $val)]
filename_match=buildings.shp
otype=
subtype={$subtype}
ctype=
state=0
display_flag=0
dbf_field=type
dbf_value={$val}
data_fields=OSM_ID,NAME,TYPE
[buildings.shp*building]
[use buildings(, building)]
[buildings.shp*historical]
[use buildings(, historical)]



Rotationsinställningar

Du kan styra hur rotation av symboler eller text tolkas vid import med parametern angle_unit i mappningsfilen. Följande enheter stöds:

•DEGREE – rotation i grader (0–360).

•RADIAN – rotation i radianer (0–2π).

•GRADIAN – rotation i gradians (0–400).

•FACTOR_OF_DEGREE – rotation anges som en faktor av grader (t.ex. 0,1 = tiondels grader).



Om du använder FACTOR_OF_DEGREE måste du även ange:

•angle_unit.offset=0.0

ooffset - Justerar nollriktningen, till exempel om 0° motsvarar öster eller norr.

•angle_unit.conversion_factor=0.1

oconversion_factor - Konverterar värdet till grader. Till exempel, sätt 0,1 om värdet är i tiondels grader.

Ange ett negativt conversion_factor om rotationsriktningen i din data är moturs istället för medurs.



Konvertera codetext till codenum

I vissa Shape-filer lagras attribut som textvärden (codetext), till exempel Skog, Väg, Bostad. I dpPower används ofta istället numeriska koder (codenum), t.ex. 27 för skog, 12 för väg.

För att automatiskt översätta textvärden till motsvarande koder vid import används:

•value_mapping.codetext.altMapping=true



Importera Shape-fil

När mappningsfilen är klar kan Shape-filen importeras.

1.Skapa ett förändringsset för importen. Om du inte är nöjd med resultatet av importen kan då du alltid ångra förändringssetet, justera mappningsfilen och importera på nytt.

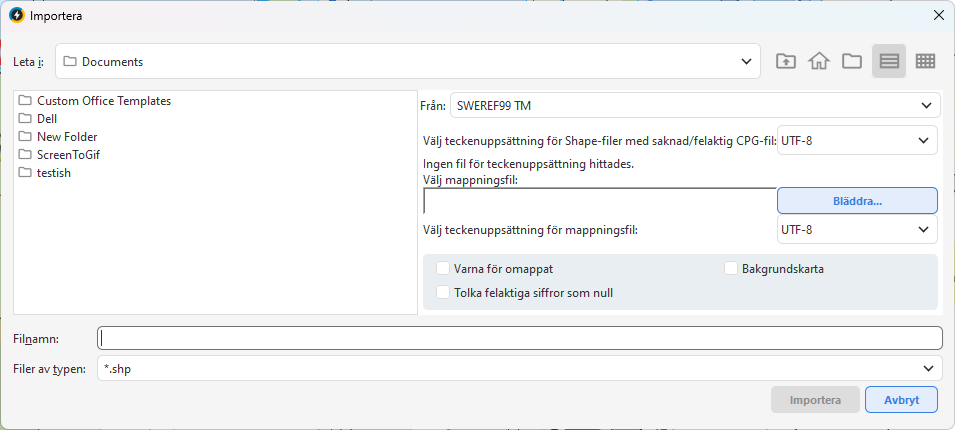

2.Välj Arkiv > Importera > Shape > Shape....

3.Välj Shape-fil och tillhörande mappningsfil.

4.Ange koordinatsystem för Shape-filen.

5.Ange teckenuppsättning för data- och mappningsfil (UTF-8, ISO-8859-1 eller IBM850).

6.Bocka för Varna för omappat för att se vilka element som inte mappats. Dessa visas längst ner i importloggen.

7.Om du importerar bakgrundsdata, bocka för Bakgrundskarta. Importen går då betydligt snabbare.

8.Bocka för Tolka felaktiga siffror som null om Shape-filen innehåller ogiltiga talvärden.

9.Tryck på Importera fil.
