DXF (Drawing eXchange Format) och DWG (Drawing) är vektorbaserade filformat från AutoCAD. DWG är det ursprungliga, binära formatet som används i AutoCAD, medan DXF är en textbaserad ASCII-variant utvecklad för att underlätta utbyte av ritningsdata mellan olika program. Båda filtyper kan användas som underlag i Digpros applikationer.

Filer i DXF/DWG-format används ofta som bakgrundsdata för att stödja dokumentation och planering. Det går även att importera DXF-data som andra objekttyper än bakgrundsdata. Det är även möjligt att lägga till originalfilnamnet till attribut även fast det är nätverksobjekt som ska importeras vid en DXF-import.



Generera DXF/DWG-mappningsfil

En mappningsfil är en textfil som innehåller instruktioner om hur data i DXF- eller DWG-filen ska tolkas och mappas till komponenter i dpPower. Det finns två sätt att skapa en mappningsfil:

•Du kan använda ett inbyggt verktyg i applikationen som hjälper dig att skapa ett utkast till mappningsfil. Verktyget läser in innehållet i DXF- eller DWG-filen och genererar automatiskt nyckelfält för de element som sedan ska mappas.

•Alternativt kan du skapa hela mappningsfilen manuellt från grunden i en vanlig textredigerare.

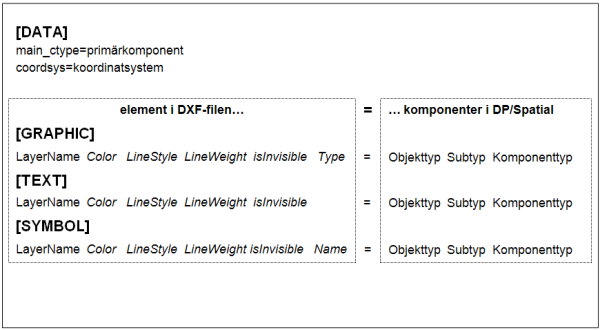

Struktur i en mappningsfil

Mappningsfilen innehåller fyra sektioner som motsvarar komponenttyper i dpSpatial:

•[DATA] – definierar primärkomponent och eventuellt koordinatsystem.

•[GRAPHIC] – mappning av grafiska element som linjer och punkter.

•[TEXT] – mappning av textelement.

•[SYMBOL] – mappning av symbolelement.



DATA-sektionen

•Är obligatorisk och innehåller information om primärkomponenten, det vill säga, vilket datakomponent-ID DXF-filen får i databasen när den importeras.

•Om DXF-filen använder ett annat koordinatsystem än projektet i dpSpatial, anges detta i attributet coordsys.

•Vid import av andra objekttyper än bakgrundsdata anges ingen primärkomponent här – programmet identifierar själv rätt primärkomponenter, vilket gör importen långsammare.



GRAPHIC-, TEXT- och SYMBOL-sektionerna

Varje rad i dessa sektioner består av flera nyckelfält på vänstersidan och en mappning på högersidan:

Nyckelfälten är:

1.Lagernamn (LayerName)

2.Färg (Color)

3.Linjeformat (LineStyle)

4.Linjetjocklek (LineWeight)

5.Är osynlig (isInvisible)

6.Typ (Type) för grafikelement eller Namn (Name) för symbolelement



Jokertecken (*) kan användas för att ersätta valfria fält.

Högersidan efter likhetstecknet anger hur nycklarna ska mappas till en komponent i dpSpatial:

•Objekttyp

•Subtyp

•Komponenttyp

En komponent utgör tillsammans med sin primärkomponent ett objekt i dpSpatial.

Exempel:

[GRAPHIC]

2GOSLAG_K * * 1 false line = 312000 27 356320

Här mappas lagret 2GOSLAG_K till:

•Objekttyp 312000 (Baskarta - grafik)

•Subtyp 27 (Ägoslagsgräns, skog, berg, åker, kärr mm, modifierbar, aktiv)

•Komponenttyp 356320 (Baskartan grafik)

I detta exempel är färg och linjeformat ersatta med jokertecken (*), linjetjocklek är satt till 1, och elementet är synligt (false = inte osynligt).



Enkel mappningsfil

Det enklaste sättet att skapa en mappningsfil är att enbart ange lagernamn och ersätta övriga fält med jokertecken. Det är till och med möjligt att ersätta samtliga fält med jokertecken, vilket innebär att alla element i sektionen mappas till samma komponenttyp.

Exempel:

[DATA]

main_ctype=301112

coordsys=SWEREF99TM



[GRAPHIC]

#Ägoslagsgräns, skog, berg, åker, kärr mm

2GOSLAG_K * * * 1 false line = 312000 27 356320

#Övrigt odefinierat

* * * 1 false line = 312000 43 356320



[TEXT]

#Adressnummer

ADRESSHTX * * 1 false = 312001 21 356321

#Övrigt, odefinierat

* * * * * = 312001 24 356321



[SYMBOL]

#Brunn, källa, fontän

BRUNN * * 1 false * = 312002 7 356322



Hitta rätt komponent i dpSpatial

I dpSpatial finns ett verktyg i Administrationsmenyn som gör det möjligt att söka och läsa metadata för applikationens ingående objekttyper. För varje objekttyp visas dess primärkomponent, undertyper (subtyper) och ingående komponenter. Verktyget är användbart för att hitta passande komponenter att mappa mot DXF-element i en mappningsfil.

Exempel:

Anta att du vill mappa följande linjeelement från en DXF-fil:

BOSTAD_L

1.Välj Administration > Läsare för objektmetadata. En webbsida öppnas där du kan söka på bland annat objekttyp och subtyp.

2.Sök efter en lämplig objekttyp, exempelvis Baskarta - småskalig grafik.

3.Välj en undertyp som motsvarar DXF/DWG-lagret du vill mappa, till exempel BOSTAD_L. En lämplig undertyp i detta fall är 3, Bostadshus, transf. och kyrka….

4.Längst ner listas ingående komponenter för objekttypen 312003, Baskarta - småskalig grafik). Komponent 301112 är en datakomponent (i detta fall även primärkomponent). Välj grafikkomponenten 356323, som är småskalig grafik (en linjekomponent). På samma sätt kan du identifiera lämpliga komponenter för andra lager, till exempel BOSTAD_T.

5.När du har identifierat rätt objekttyp, undertyp och komponenttyp kan du skapa en komplett mappningsrad, till exempel:

oBOSTAD_L * * * * * = 312003 3 356323



Använd verktyget Generera DXF/DWG-mappningsfil

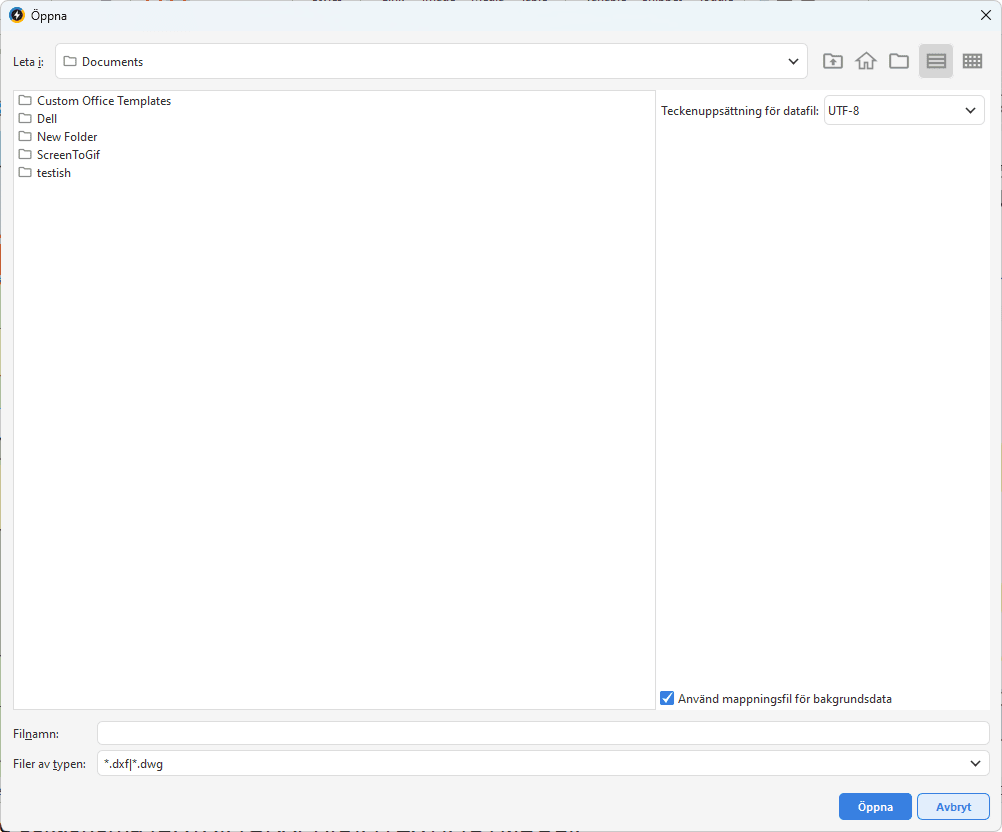

1.Välj Arkiv > Importera > DXF/DWG > Generera DXF/DWG-mappningsfil....

2.Välj önskad DXF- eller DWG-fil i dialogrutan.

3.Tryck på Öppna.

4.Spara utkastet till mappningsfilen.

5.Öppna mappningsfilen i en textredigerare och komplettera med mappningar till dpSpatial-komponenter.



Skapa en mappningsfil manuellt

1.Skapa en ny textfil i till exempel Anteckningar.

2.Ange sektionerna [DATA], [GRAPHIC], [TEXT], [SYMBOL].

3.Skriv namnen på de lager från DWG/DXF-filen som ska mappas.

4.För varje DWG/DXF-element, mappa motsvarande objekt- och komponent i dpSpatial

5.Ange primärkomponent (main_ctype) samt eventuellt koordinatsystem (coordsys) i DATA-sektionen.

6.Spara textfilen. Ge mappningsfilen ett namn som beskriver typ av lager, datum och eventuellt även område, till exempel ”MappningFastigheter102007.txt”.



Teckenuppsättning för datafil och mappningsfil

När du skapar eller importerar DXF/DWG-filer kan du behöva välja teckenkodning för både datafilen och mappningsfilen. Detta görs i respektive dialogruta.

•UTF-8 – Teckenkodning som används för att representera text kodad i Unicode. Stödjer de flesta tecken som finns.

•ISO-8859-1 – Teckenkodning som används för att representera text. Stödjer västeuropeiska och latinska tecknen.

•IBM850 – Teckenkodning som används för att representera text i DOS. Stödjer i princip samma tecken som ISO-8859-1.



Importera DXF/DWG-fil

När mappningsfilen är klar kan DXF- eller DWG-filen importeras.



1.Skapa ett förändringsset för importen. Om du inte är nöjd med resultatet av importen kan då du alltid ångra förändringssetet, justera mappningsfilen och importera på nytt.

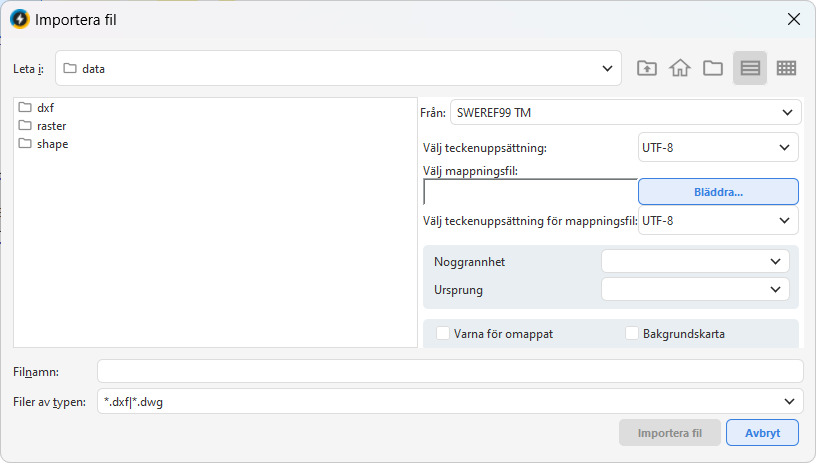

2.Välj Arkiv > Importera > DXF/DWG > DXF/DWG....

3.Välj DXF- eller DWG-fil och tillhörande mappningsfil.

4.Ange teckenuppsättning för data- och mappningsfil (UTF-8, ISO-8859-1 eller IBM850).

5.Bocka för Varna för omappat för att se vilka element som inte mappats. Dessa visas längst ner i importloggen.

6.Om du importerar bakgrundsdata, bocka för Bakgrundskarta. Importen går då betydligt snabbare.

7.Tryck på Importera fil.



Import av andra objekttyper än bakgrundskarta

Det är möjligt att importera andra objekstyper än bakgrundskarta, men metoden skiljer sig något från vanlig inläsning:

•I mappningsfilen anges ingen primärkomponent i [DATA]-sektionen för de ingående objekten. Programmet identifierar själv rätt primärkomponenter vid inläsningen, vilket gör importen långsammare.

•Varje lager kan bara mappas mot en komponenttyp. Om samma lager mappas mot flera komponenttyper (t.ex. både SYMBOL och GRAPHIC) skapas flera objekt.

Exempel: Ett DXF-lager för kulvert kan mappas antingen som en symbolkomponent eller en grafisk komponent. Om lagret mappas i både SYMBOL- och GRAPHIC-sektionerna skapas två separata kulvertobjekt vid importen, även om det i DXF-filen var ett enda objekt.
