Denna funktion genererar en schemakomponent från en placerad högspänningsledning i kartan. Schemakomponenten hittar automatiskt den rätta start- och ändpunkten i schemat baserat på den redan kända topologin. Detta kräver dock att en korrekt schematiskt presentation existerar med fack eller skarvar.



1.Dela kartan i två vyer, välj Fönster > Dela vy och placera ut en avdelare i kartvyn.

2.Öppna sidofältet.

3.Välj fliken Karta.

4.Markera den ena vyn och välj El schema i rullgardinsmenyn.

5.Markera den andra vyn och välj Kabelkarta landsbygd/tätort.

6.I sidofältet flik Sök, välj Elutrustning > Station med ID.

7.Fyll i ett stations-ID och tryck på knappen Sök.

8.Markera vyn som har karta schematik.

9.Högerklicka på en station i sökresultatet och välj Visa i aktiv vy. Du får då upp stationen i schematiken.

10. Markera vyn som har karta landsbygd/tätort.

11. Högerklicka på samma station i sökresultatet som valdes för schematik och välj Visa i aktiv vy. Du har nu stationen i två olika vyer; Landsbygd/tätort samt i Schematik.

12. Välj funktionen Välj komponenter i verktygsraden.

13. Välj en högspänningsledning som hör till stationen och högerklicka.

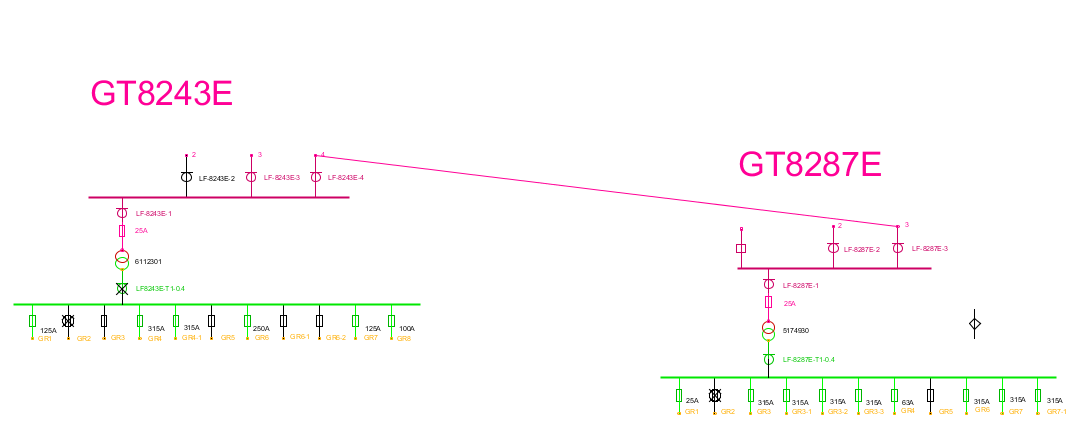

14. Välj funktionen Generera schemakomponent från ledning i karta. I schemat ritas nu en rak linje mellan de två punkterna som är ihopkopplade, i det här fallet mellan två fack på två olika stationer.
