Introduktion

Korttidsprognos är en extramodul till dpPower Analyzer som används för att förutsäga belastningen i elnätet en till två dagar framåt. Syftet är att ge bättre insikt i nätets framtida tillstånd och möjliggöra åtgärder innan exempelvis överlast uppstår. Modulen är utformad för att köras helt automatiserat.

För information om lastprofiler, se avsnitt Lastprofiler.

För information om SCADA-integrationen, se avsnitt Hantera mätpunkter i nätet.



Hur prognosen och beräkningarna fungerar

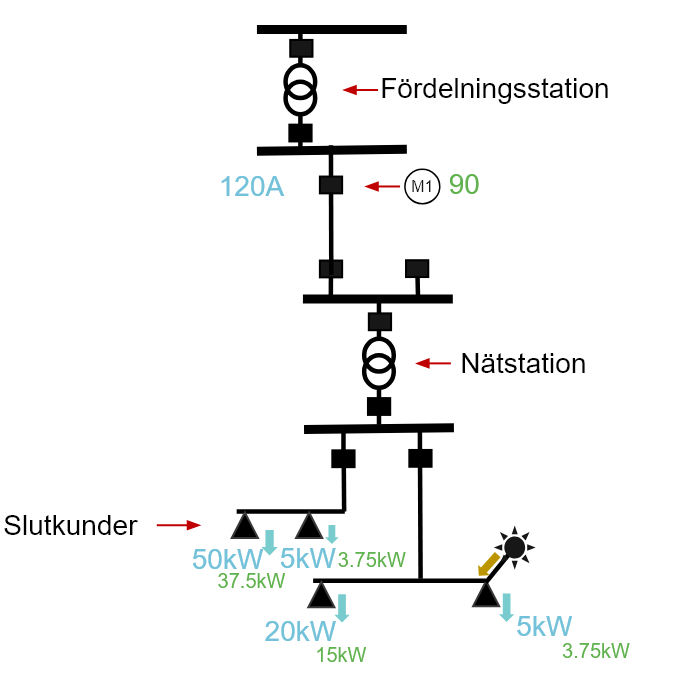

Prognosprocessen bygger på förutsägande lastflödesberäkningar kombinerat med lastkalibrering. Individuella lastprofiler används som indata, och används för att beräkna strömmen i det utgående facket i fördelningsstationen. Den beräknade strömmen jämförs sedan kontinuerligt med motsvarande SCADA-värden, och lastprofilerna skalas iterativt om tills dess att avvikelsen mellan beräknad och uppmätt ström är inom en acceptabel gräns. Själva prognosen utförs på de uppmätta strömmarna och temperaturdata.

Uppskattningen av nätets status bygger på statistiska lastmodeller (lastprofiler), uppmätta och prognostiserade strömmar samt temperaturdata. För att ta fram de framtida mätvärden som behövs i processen används matematiska tidsseriemodeller såsom ARIMA, AutoSARIMA och SARIMA. Temperaturprognoser hämtas automatiskt från SMHI, vilket säkerställer att både kortsiktiga trender och väderberoende lastvariationer representeras korrekt i den slutliga lastprognosen.

Denna process upprepas varje timme i prognosintervallet.

Strömprognosen beräknas med matematiska modeller som ARIMA eller SARIMA och temperaturprognoser hämtas automatiskt från SMHI.

Beräkningarna görs per fördelningsstation och kan både inkludera och exkludera lågspänningsnätet. En fördelningsstation kan läggas till via plusknappen i realtidspanelen, välj Analyzer > Analyzer real-time > Realtidspanel.

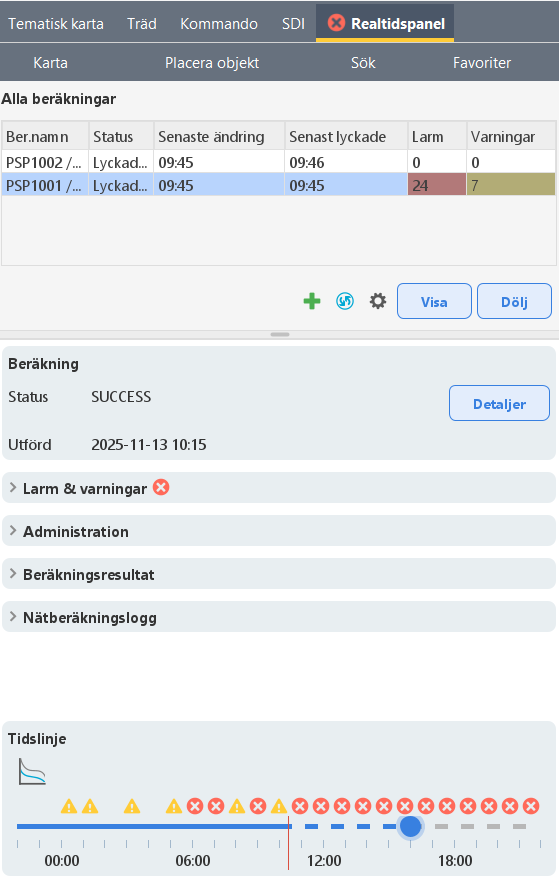

Visning av resultat

Resultaten visas i realtidspanelen i sidofältet, välj Analyzer > Analyzer real-time > Realtidspanel.

Systemet presenterar huvudsakligen larm och varningar, exempelvis när beräknad ström förväntas överstiga tillåtna nivåer.

Tidslinjens utseende:

•Historiska värden visas med heldragen linje.

•Nuvarande tid markeras med ett rött lodrätt streck.

•Prognosen framåt visas med streckad linje.

•Larm markeras med röd cirkel med kryss.

•Varningar markeras med gul triangel med utropstecken.

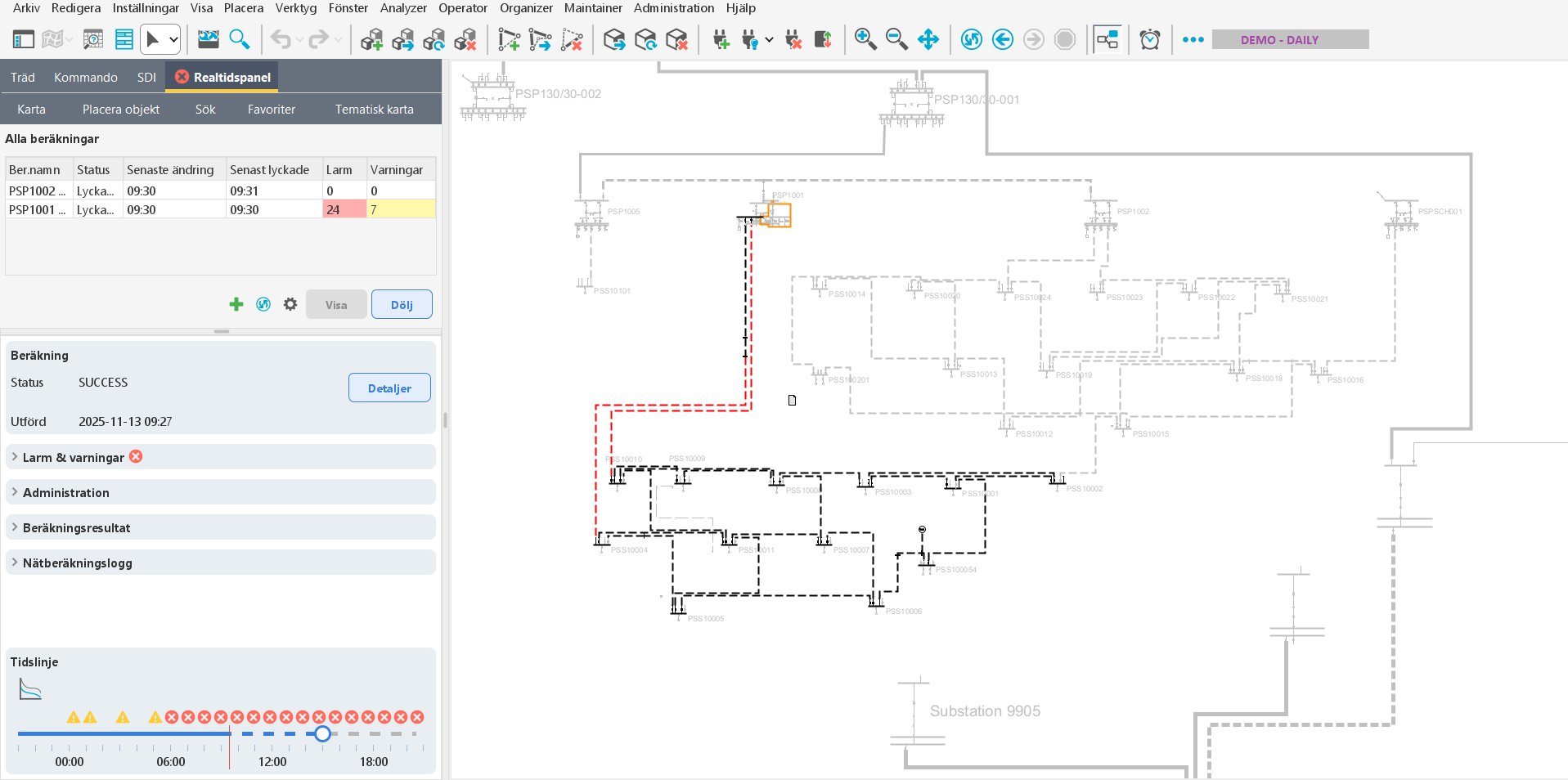

Kart- och schemavy

Tryck på Visa för at färga upp nätet baserat på aktuella varningar och larm som standard.  Detta ger en visuell överblick av områden som kan kräva åtgärd.



Färgkodning av larm och varningar

Den här funktionen ger en visuell överblick över områden i nätet som kan kräva uppmärksamhet. I kartvyn visar färgen på varje objekt dess larm- eller varningsstatus vid den valda timmen på tidslinjen.

Typiska färger som används:

•Grön - Normal drift (inga aktiva larm eller varningar)

•Gul - Aktiv varning eller icke-kritisk avvikelse

•Röd - Aktivt larm eller kritisk avvikelse

•Grå - Ingen data eller ej i drift

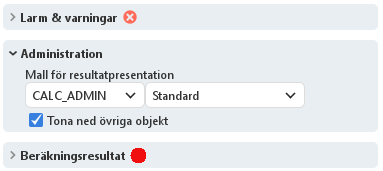

Färgkodning baserat på presentationsmall

Tryck på Detaljer för att färga nätet baserat på presentationsmallen vald i fliken Administration.

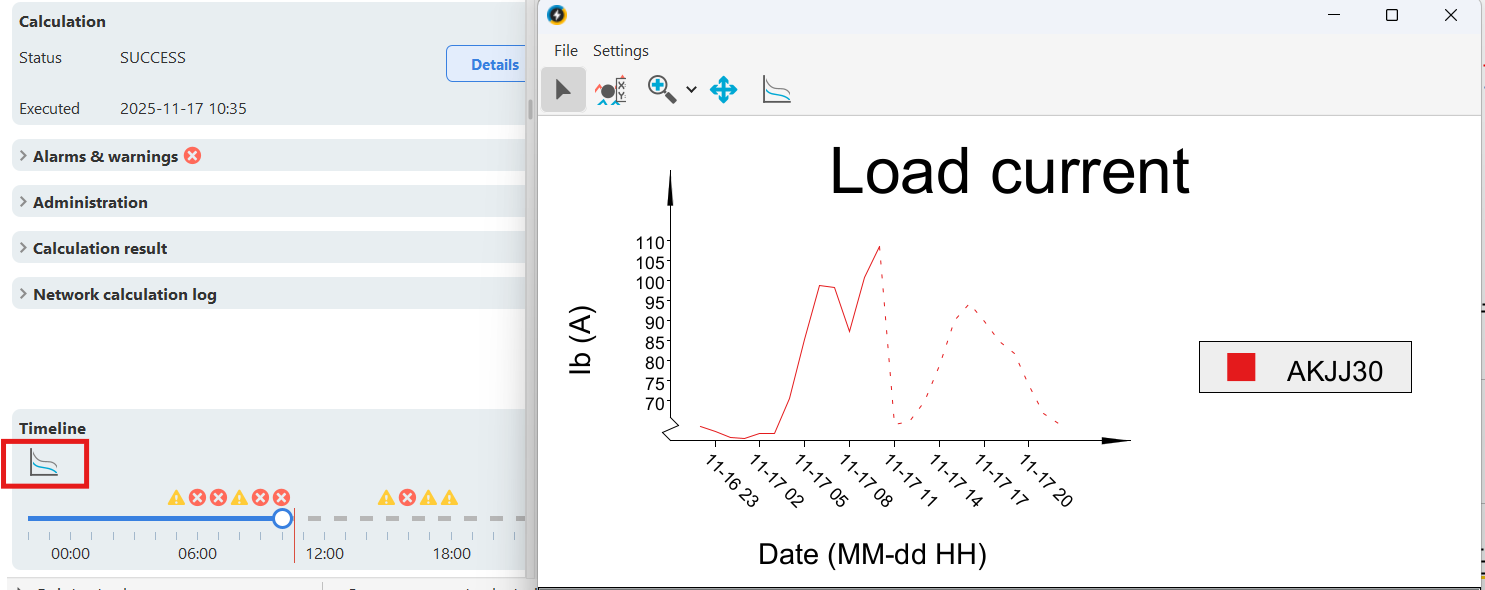

Visa ett individuellt resultat för ett objekt

Prognosberäkningen lagrar en begränsad uppsättning nyckelresultat, inklusive absolut och relativ ström, spänning, spänningsfall och relativ transformatorbelastning. För varje relevant objekt finns en komplett tidsserie med resultat tillgänglig.

För att visa dessa resultat:

1.Välj objektet.

2.Tryck på ikonen  under Tidslinje. I diagrammet representerar heldragna linjer historiska och aktuella beräknade värden, medan streckade linjer representerar de prognostiserade värdena.



Verifiera av prognosens noggrannhet

För att underlätta verifieringsprocessen finns två rapporter i frågeverktyget:

•Mätvärden - Ger en överblick av de inlästa mätvärdena från SCADA-integrationen och kan användas för att upptäcka avvikande mätvärden.

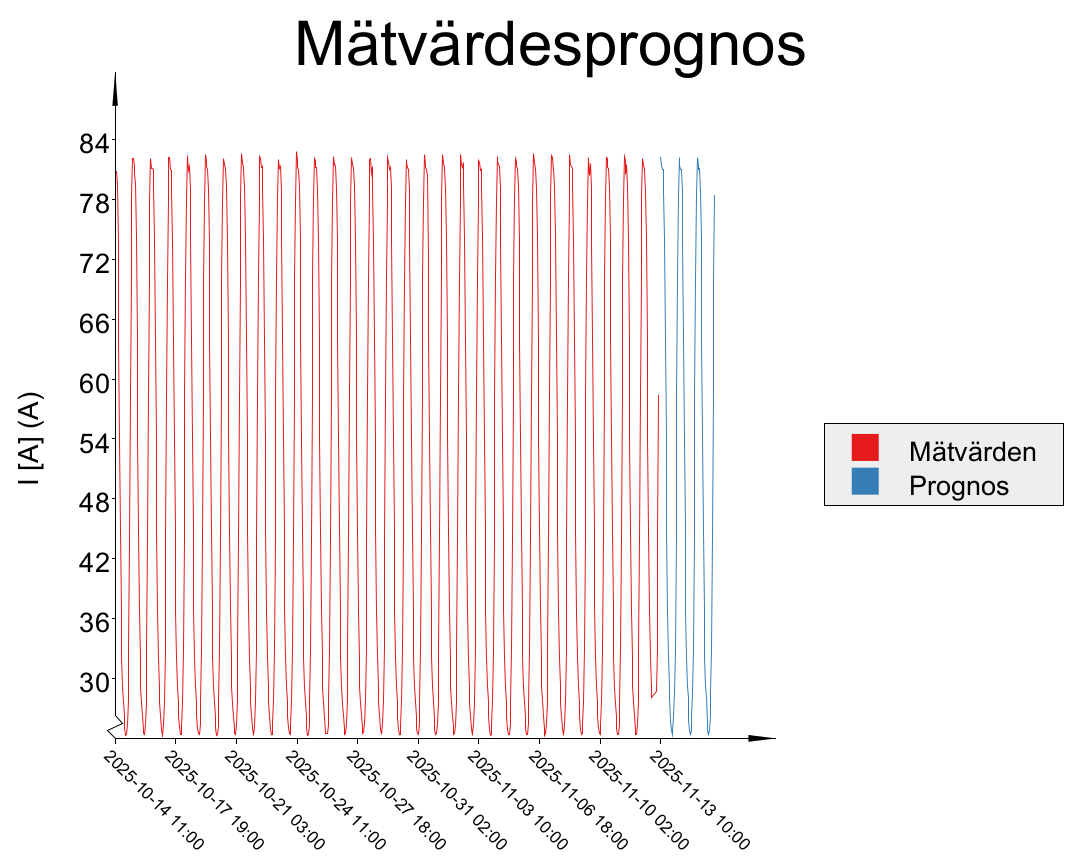

•Mätvärdesprognoser - Visar flera olika mått på avvikelserna mellan de prognostiserade och uppmätta värdena.
