I det här avsnittet går vi igenom hela processen från att skapa en ny teckenförklaring till att sedan placera den i verktyget Fri plottning och i en ritningsram.
Skapa ny teckenförklaring
1.Välj Administration > Teckenförklaring > Generera . En dialogruta öppnas med två radioknappar.
2.Välj ett alternativ:
oFrån aktiv vy – produktklasser i den aktiva vyn inkluderas.
oInget – ingen produktklass inkluderas, du väljer själv i fönstret Teckenförklaring.
|
Om många komponenter tänds samtidigt, till exempel en hel kartprodukt, tar det lång tid att ladda teckenförklaringen. När editorn öppnas visas ett varningsfönster som talar om antalet komponenter. Väl inne i editorn visas ingen varning. |

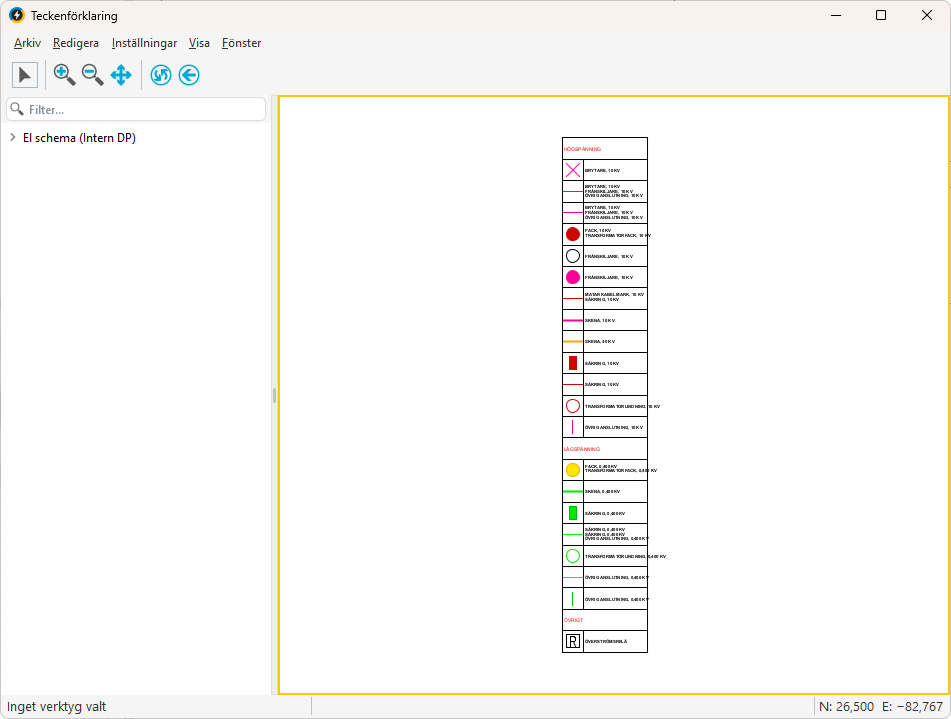

3.Tryck OK. Fönstret som öppnas har många funktioner som fungerar på samma sätt som i det ordinarie applikationsfönstret och gränssnittet är detsamma.

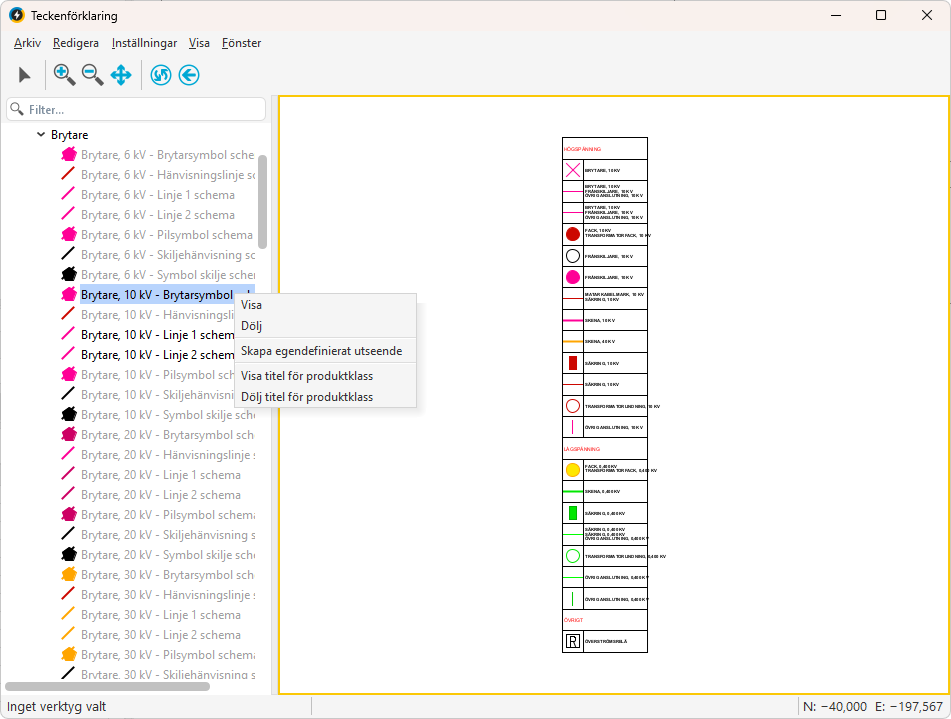

4.För att visa eller dölja de olika produktklasserna, markera den produktklassen som ska visas/döljas, högerklicka och välj Visa eller Dölj.
5.För att visa eller dölja en produktklasstitel, välj titeln som ska visas/döljas, högerklicka och välj Visa titel för produktklass eller Dölj titel för produktklass.
6.För att skapa en ny rad i teckenförklaringen:
a.Högerklicka på ett objekt i trädvyn och välj Skapa egendefinierat utseende.
b.Ange önskade ritattribut och tryck OK. Funktionen skapar en ny rad i teckenförklaringen med en kopia av vald otyp, subtyp, ctyp.
7.Välj Arkiv > Spara teckenförklaring.... Teckenförklaringen kan sedan infogas direkt till fri plottning eller infogas till en ritningsram.
Redigera teckenförklaringen
1.Ändra symboler:

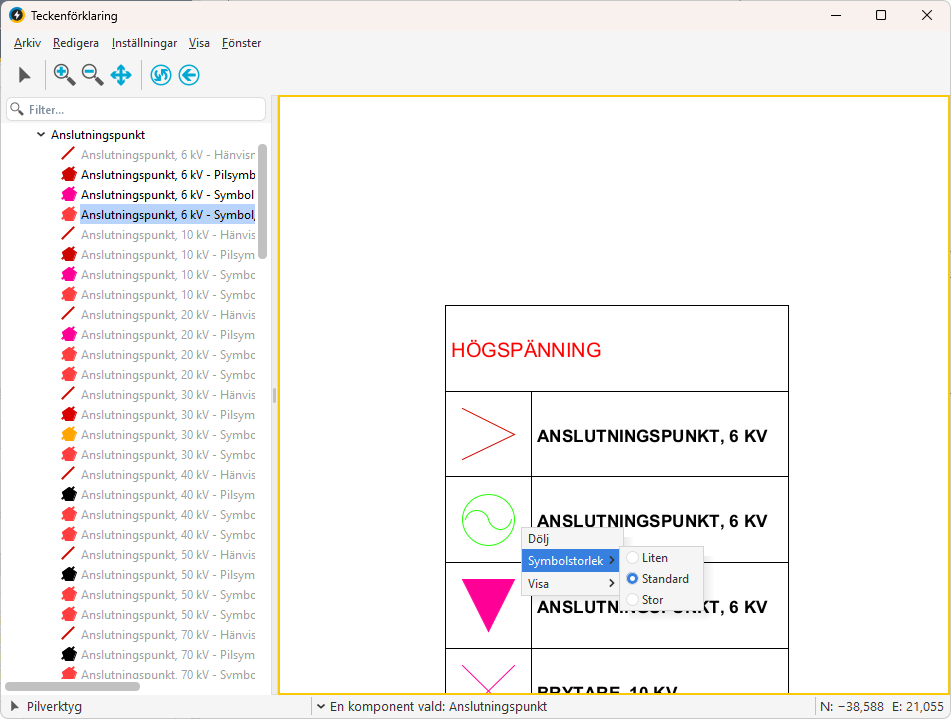

a.Högerklicka på symbolen och välj Symbolstorlek > Liten, Standard eller Stor.
2.Ändra texter:

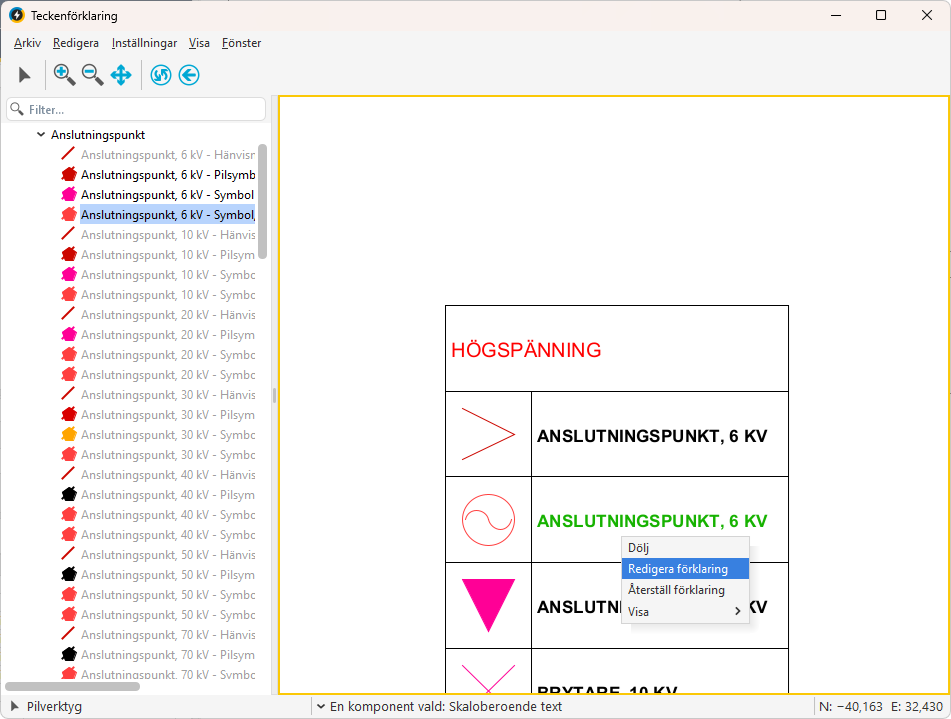

a.Högerklicka på texten och välj Redigera förklaring.
b.Ange ny text och tryck OK.
3.Ändra inställningar för teckenförklaringar:
a.Välj Inställningar > Teckenförklaring.
b.Ange önskade inställningar i respektive flikar:

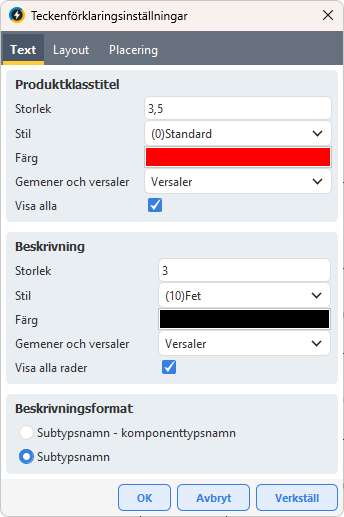

▪Text - Storlek, stil, färg, versaler/gemener för rubriker och beskrivning.
|
•Bocka för Visa alla i sektionen Produktklasstitel om alla titlar alltid ska visas, oavsett inställning i kartträdet. Om du avmarkerar visas de inte som standard men kan slås på via kartträdet. •Bocka för Visa alla rader i sektionen Beskrivning för att alltid visa alla rader. Om du avmarkerar visas endast det antal rader som får plats i cellens höjd. •I sektionen Beskrivningsformat kan du välja: oSubtypsnamn – komponenttypsnamn - Visar båda. oSubtypsnamn - Visar endast subtypen. |

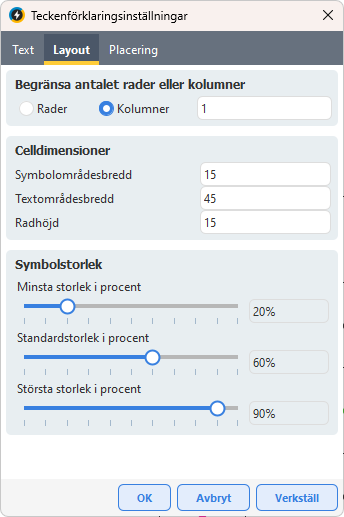

▪Layout - Styr utseendet för tabeller via antal rader/kolumner, celldimensioner, symbolstorlek.

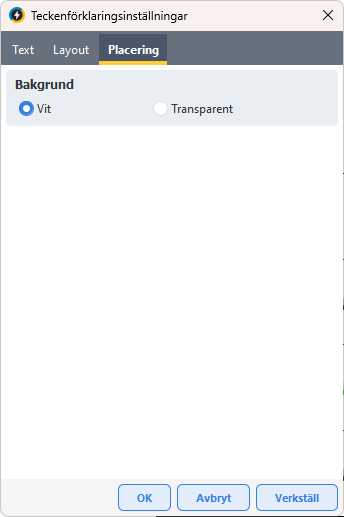

▪Placering - Vit eller transparent bakgrundsfärg.
|
Om du placerar teckenförklaringen i ritningsramen blir dess bakgrund alltid transparent. För att visa en vit bakgrund bakom teckenförklaringen i ritningsramen, lägg till en Bakgrundsyta under teckenförklaringen. |
4.Välj Arkiv > Spara teckenförklaring....
Placera teckenförklaringen i verktyget Fri plottning
1.Spara teckenförklaringen om du inte redan gjort det via Arkiv > Spara teckenförklaring....
2.Posta ditt förändringsset via huvudapplikationsfönstret - välj Arkiv > Posta.
3.Öppna Fri plottning via Arkiv > Skriv ut > Fri plottning alternativt Ladda fri plottning för att öppna en redan befintlig sparad fri plottning.

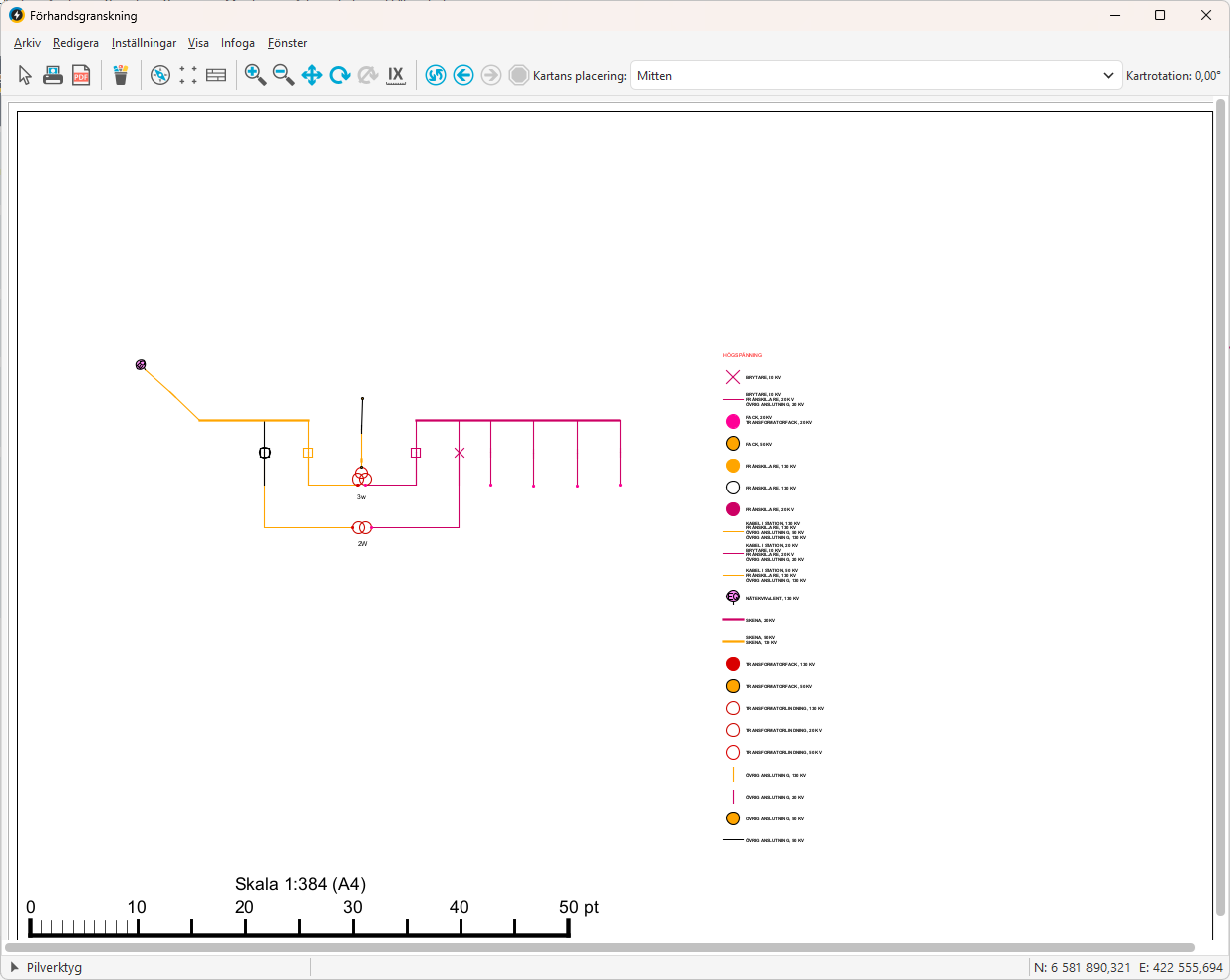

4.I fönstret Förhandsgranskning, välj Infoga > Teckenförklaring > Placera teckenförklaring....
5.Välj teckenförklaringen och tryck OK.
6.Vänsterklicka i applikationsfönstret för att ange placeringspunkt. Dra till önskad storlek och avsluta med att ange slutpunkt.
7.Flytta den placerade teckenförklaringen i fri plottning genom att klicka på den, hålla inne vänster musknapp och flytta teckenförklaringen till önskad plats.
|
Om en fri plottning innehåller flera sidor måste teckenförklaringen placeras manuellt på varje sida. Vill du att teckenförklaringen ska visas på alla sidor rekommenderas att placera den i en ritningsram via Administration > Redigera ritningsramar > Placera teckenförklaring. |
|
Radera en teckenförklaring via Infoga > Teckenförklaring > Radera alternativt Radera alla om teckenförklaringen finns på flera sidor. |
Placera teckenförklaringen i en ritningsram
1.Spara teckenförklaringen om du inte redan gjort det via Arkiv > Spara teckenförklaring....
2.Posta ditt förändringsset via huvudapplikationsfönstret - välj Arkiv > Posta.
3.Välj Administration > Redigera ritningsramar.
4.Välj Arkiv > Öppna ritningsram och välj den ritningsramen som teckenförklaringen ska infogas till.
5.Välj Placera > Teckenförklaring och välj önskad teckenförklaring.
6.Vänsterklicka i applikationsfönstret för att ange placeringspunkt. Dra till önskad storlek och avsluta med att ange slutpunkt.
|
Informationen som finns i teckenförklaringen blir inte synlig i ritningsramen förens denna placeras i vektyget Fri plottning. I ritningsramen kommer teckenförklaringen endast att se ut som ett kvadratiskt/rektangulärt objekt. |
7.Om teckenförklaringen inte ska bli transparent när den placeras i Fri plottning, lägg till en bakgrundsyta runt den - Välj Placera > Bakgrundsyta, ange placeringspunkt och dra musen till önskad storlek.
8.Posta ändringarna som har gjorts för ritningsramen via huvudapplikationsfönstret - Arkiv > Posta.
9.Öppna Fri plottning via Arkiv > Skriv ut > Fri plottning alternativt Ladda fri plottning för att öppna en redan befintlig sparad fri plottning.
10.I fönstret Förhandsgranskning, välj Infoga > Ritningsram > Placera ritningsram....
11.Välj den ritningsramen du infogade teckenförklaringen i och tryck OK.
|

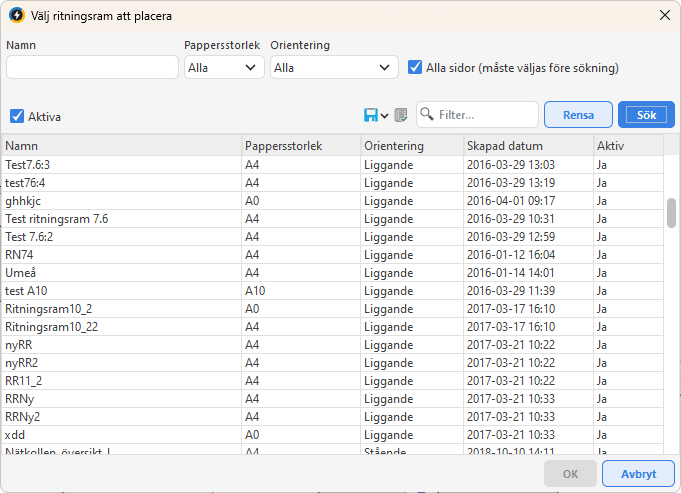

Bocka för Alla sidor om ritningsramen ska infogas på samtliga sidor.
|
