I det här avsnittet beskrivs de vanligaste arbetsflödena för ritningsramar – från att skapa en ny ritningsram, till att placera objekt i den och slutligen använda ritningsramen i verktyget Fri plottning.
Skapa ny ritningsram
1.Välj Administration > Redigera ritningsramar. Ett fönster öppnas.
2.Välj Arkiv > Ny ritningsram… (Ctrl-N).

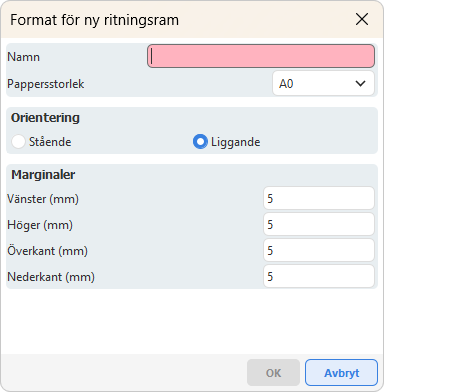

3.Ange namn (obligatoriskt), pappersstorlek, orientering och marginaler.
4.Tryck OK för att börja redigera. Uppe i namnlisten kommer namnet på ritningsramen ha lagts till.

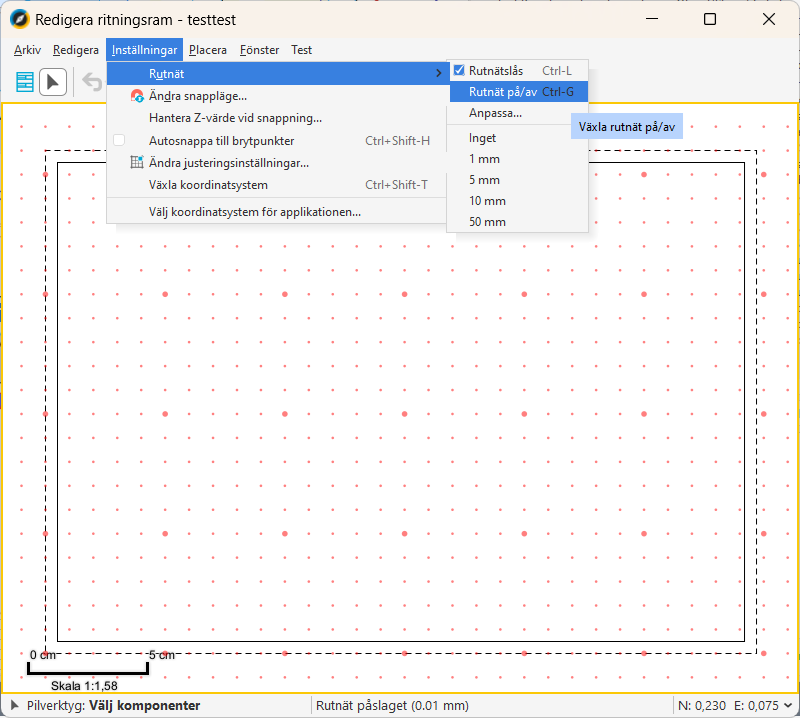

5.Ställ in rutnät och snappläge via Inställningar om det behövs.
Rutnät på
Placera objekt i en ritningsram
När du har skapat en ny ritningsram kan du börja fylla den med olika objekt. Följande exempel visar hur du steg för steg bygger upp ramen med ytor, symboler, texter och teckenförklaringar.
1.Placera en yta:
|
Om du vill placera flera objekt av samma typ, markera alternativet Placera i följd. |
a.Välj Placera > Yta > Valfri.
b.Ange färg, linjestil och linjebredd och tryck på OK.
c.Vänsterklicka i applikationsfönstret för att ange placeringspunkt. Dra ut ytan till önskad storlek och avsluta med att ange slutpunkt.
2.Placera symboler:
a.Välj Placera > Symbol > Valfri.
b.Välj symbol i rullgardinslistan.
c.Ange färg, storlek och linjebredd och tryck på OK.
d.Placera symbolen i applikationsfönstret. Du kan rotera den med musen, eller högerklicka och välja Placera utan rotation.
3.Placera texter:
a.Välj Placera > Text > Redigerbart eller Ej redigerbart.

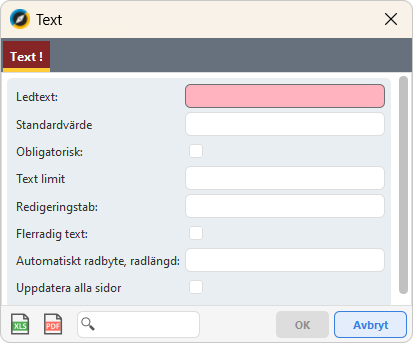

Dialogruta för att placera redigerbar text

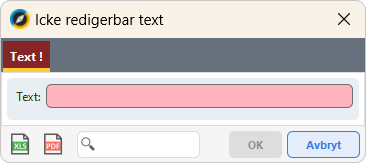

Dialogruta för att placera icke redigerbar text
b.Ange textens innehåll och eventuella redigeringsinställningar och tryck på OK.
c.Placera texten i applikationsfönstret.
4.Placera plottlänkad text:
a.Välja Placera > Plottlänkad text > [önskat metadatafält] .
b.Välj ritattribut (färg, textstil, höjd) och tryck på OK.
5.Placera teckenförklaring:
a.Välj Placera > Teckenförklaring.
b.Markera den teckenförklaring du vill infoga och tryck på OK.
c.För att lägga till fler teckenförklaringar, upprepa steget.
6.Lägg till bakgrundsyta:
a.Välj Placera > Bakgrundsyta. Detta ger delar av ritningsramen vit bakgrund. Om du inte placerar en bakgrundsyta kommer ramen att vara transparent som standard.
Placera ritningsramen i verktyget Fri plottning
1.Posta ditt förändringsset via huvudapplikationsfönstret - välj Arkiv > Posta.
2.Öppna Fri plottning via Arkiv > Skriv ut > Fri plottning alternativt Ladda fri plottning för att öppna en redan befintlig sparad fri plottning.

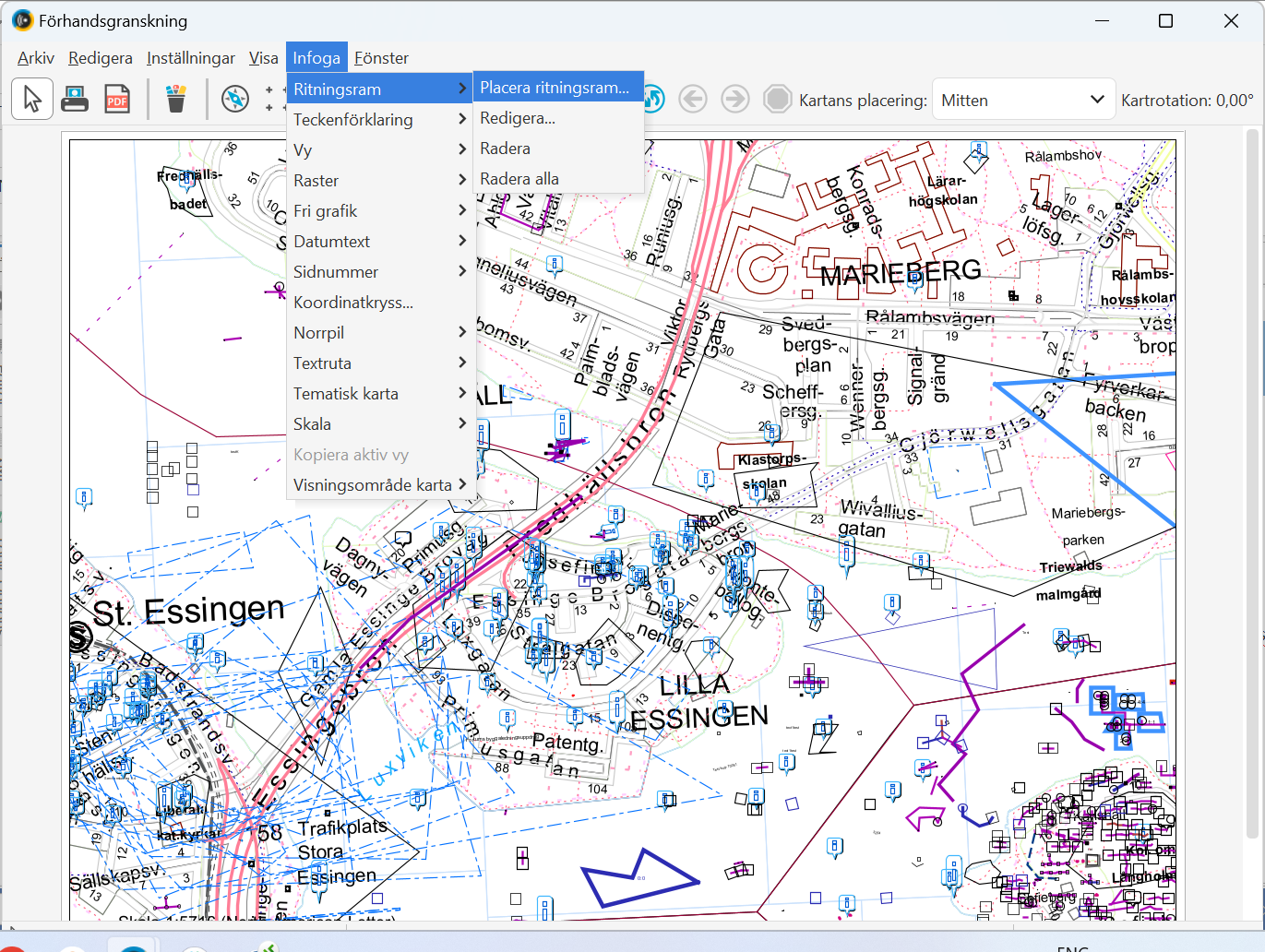

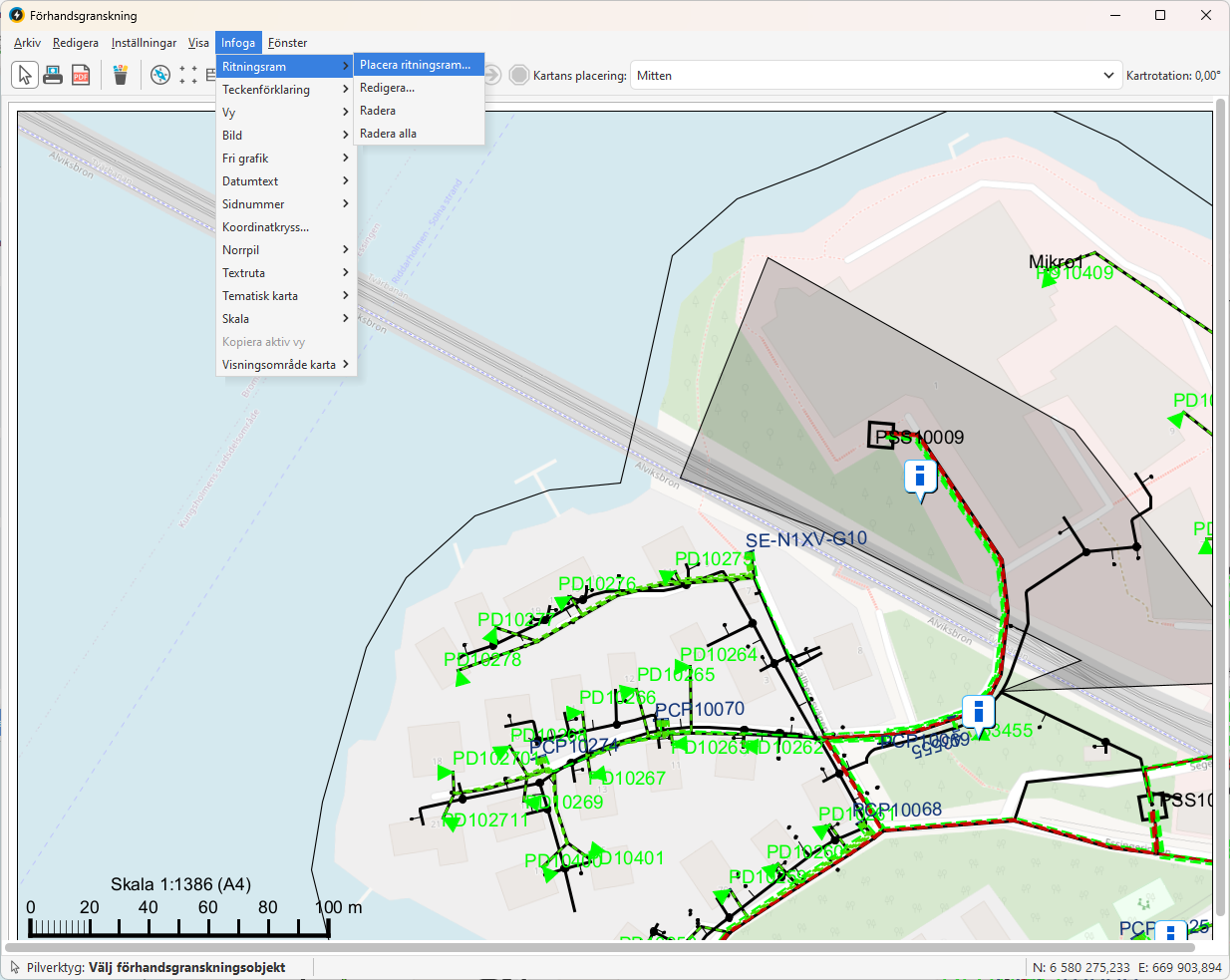

3.I fönstret Förhandsgranskning, välj Infoga > Ritningsram > Placera ritningsram....

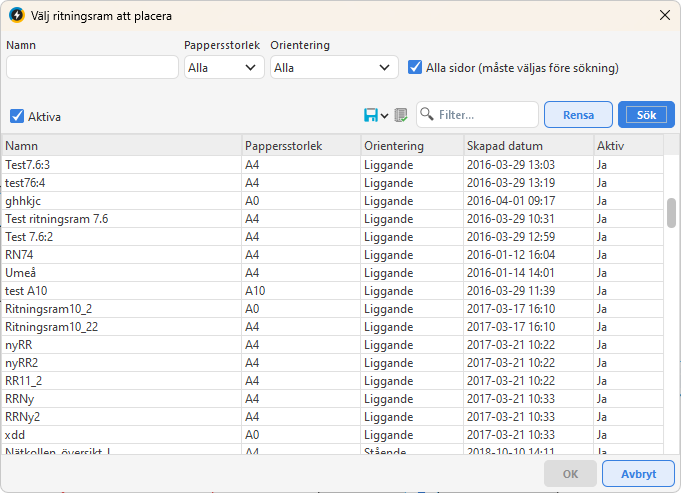

4.Sök fram och välj ritningsramen.
|
Bocka för Alla sidor om ritningsramen ska infogas på samtliga sidor.  |
5.Redigera eventuella redigerbara fält i ramen via Infoga > Ritningsram > Redigera. Ändringar här påverkar inte originalet.
|
Om du valt att placera alla texter/datum/nummer som Ej editerbart i ritningsramen innan den placerades i fri plottning, så går det inte att redigera dessa. Ändringarna måste då göras i ritningsramen. |
6.Spara din fria plottning.
|
Den fria plottning måste sparas aktivt. Om fönstret stängs utan att spara så försvinner plotten. |
|
Radera en ritningsram via Infoga > Ritningsram > Radera alternativt Radera alla om ritningsramen finns på flera sidor. |
