Reläer
Vi kan hantera reläer med konstanttidskaraktäristik samt reläer med inverttidskaraktäristik, dessutom kan andra överströmsskydd med inverttidskaraktäristik dokumenteras som reläobjekt. Exempelvis HV-Fuse och LV-Fuse. Alla strömmar avser primärström.
Placering och mätpunkt
Reläer bör placeras i schemat i anslutning till dess ”riktiga” plats, eller där man är van att hitta dem i resp. scheman. Utritningsplats behöver inte vara i anslutning till dess ”mätpunkt”.
För att ett relä skall kunna beräknas måste reläet knytas till en punkt i det elektriska nätet mätpunkt var beräknade felströmmar skall kontrolleras mot skyddet.
Använd Verktyg > Relationer > Övriga relationer... > Mätpunkt för relä
Detta måste göras för samtliga överströmsreläer och jordfelsreläer.
Följ uppmaningarna på informationsraden längst ned ("Välj relä")
Peka ut ett relä
Peka ut en switch/apparat ("Välj switch för strömmätning")
Markera en av ändpunkterna för utpekad switch. Endera skenan eller gruppen.
Både grupp och skena går normalt bra att använda.
Verifiera att det finns en koppling mellan reläskydd och elektrisk punkt i nätet. (Mätpunkt)
Använd högerklicksfunktionen på ett reläskydd > Anknytande objekt > Relä till mätterminal > Visa/ändra attribut.
Överströmsrelä
Under fliken Överström reservinställningar > Överströmsrelädata
Överströmsskydd kan ha två olika inställningsvärden lagrade Överstöm normal samt Överström reserv. Vilken som skall användas styrs av värdet i listboxen Reläskyddsläge.
Inställningarna lokalt i ett reläskydd kan övergripas från flik Avancerade inställningar i beräkningsformuläret. Normalt används de dokumenterade inställningarna i Reläeskyddsläge men de kan övergripas genom att markera Normalt eller Aktuellt. Där aktuellt avser reserv inställningarna.
Konstanttidsrelä
Exempel med både Normalt och Reserv angivna. Minst primärström 1 och steg1 tid måste anges.
I grafisk presentation
Inverttidrelä
Idag finns följande karaktärer inlagda:
➢NI (Normal Inverse)
➢VI (Very Inverse)
➢EI (Extremely Inverse)
➢LT (Long Time)
➢RI (RI Inverse)
➢HV-Fuse
➢LV-Fuse

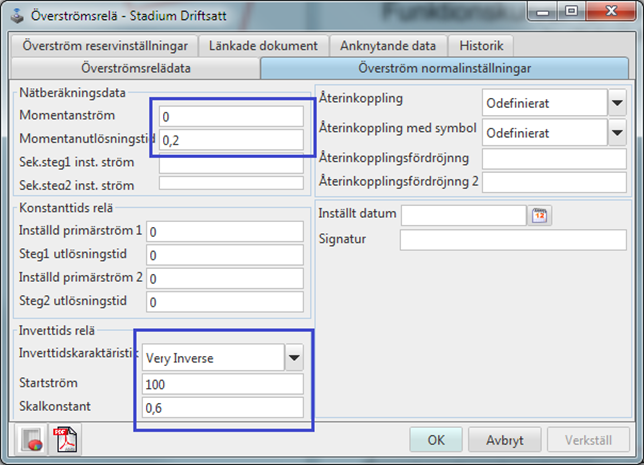

Inverttidsrelä exempel
För momentan brytning kan enbart ett av ström/tid värden anges.

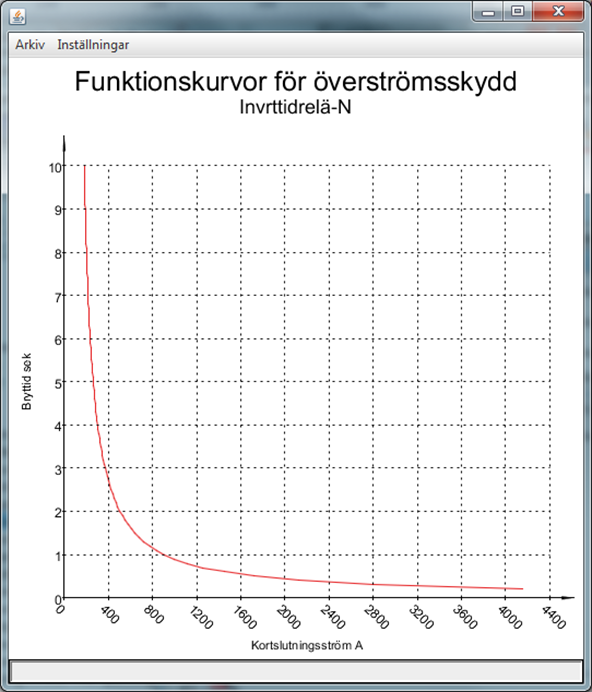

Grafisk presentation
Matematisk hantering för inverskurvor.
Formel som används:
Tid=k * Alpha / ( ( Is / Ir) **Beta-Ivas) +Ttvas
k= Skalkonstant Normalt 0.1-1.0
Is = Brytström
Ir = Normal ströminställning(startström)
Alpha = konstant enl. IEC255-4
Beta = konstant enl. IEC255-4
Ivas = Konstant för vertikal asymptot.
Thas = Konstant för horisontal asymptot.
Karaktär Alpha Beta Ivas Tvas
NI (Normal Inverse) 0.14 0.02 1 0
VI (Very Inverse) 13.5 1.0 1 0
EI (Extremly Inverse) 80.0 2.0 1 0
LT (Long Time) 120.0 1.0 0 0
RI (RI Inverse) 1.15 1.15 3.49 0.6 3
Karaktärkonstanter hämtas från kodlista :
FPP.ELINVCHAR_CL.CODENUM->CODETEXT
Andra inverttidskaraktäristik som hanteras.
Karaktärerna HV-Fuse och LV-Fuse finns nu inlagda i kodlistan. Inga konstanter från kodlista används för dessa typer.
Matematisk behandling av HV-Fuse samt LV-Fuse
Från formulär "Överström normalinställningar" används enbart startström, skalkonstant samt momentanström (Ej tid)
Formler:
Resultatpresentation.
Beräkning sker av utlösningstid för max kortslutningsström (Ik3) samt min kortslutningsström (Ik2 / Ij) , procentuell belastning (Ib) m.m.
Resultat kan bl. a. ses i rapport HSP Relärapport
Reläbrytare (MCCB) lågspänning <= 1.0kV
Reläbrytare i lågspänningsnät:
Tolkas i beräkningarna som en säkring med ett momentanstopp. I detta fall en 63A säkring med ett momentanstopp på 600 A
Linjereläbrytare (MCCB) högspänning > 1.0kV
Tolkas i beräkningarna som en brytare med ett länkat reläskydd.
Jordfelsrelä
Enbart primär utlösningsström används av beräkningen, kan ses i rapport:
HSP Jordfelsrapport
