Redigera en befintlig symbol i symboleditorn

1.Starta Symboleditorn genom att välja Administration > Symboleditor.

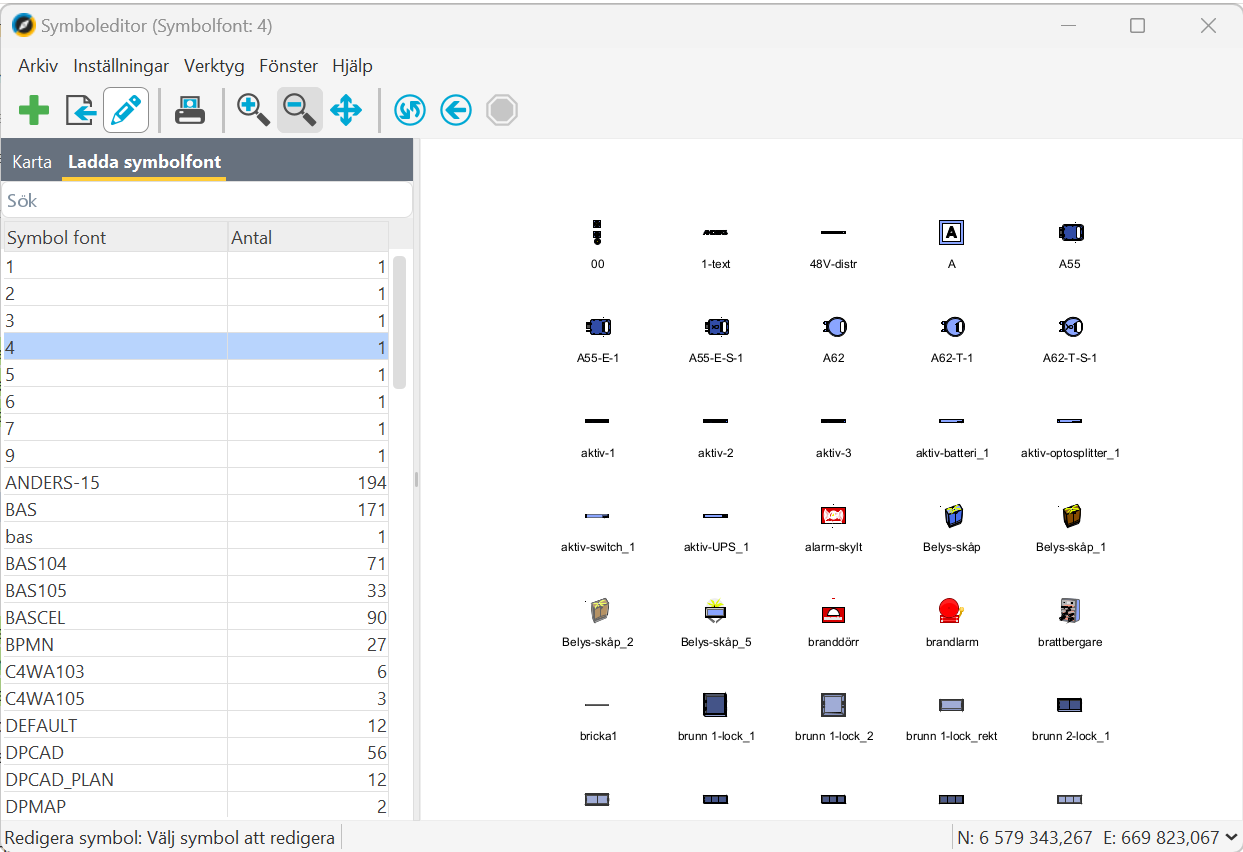

2.Symbolfonten öppnas automatiskt vid inloggning och visas längst till vänster i fönstret. (Som ett sidofält och det går även att använda F9 för att visa/dölja). Här redovisas vad symbolfonten heter och hur många symbolen som fonten innehåller.

3.Markera en symbolfont så kommer symbolerna som tillhör symbolfonten att laddas och visas i verktygets grafiska vy. Observera att symbolerna i Symboleditorn visas i sitt grundutförande. Vilka symboler som ska användas, och hur de ska se ut i kartan definieras av administratören i ritattributverktyget.

4.Välj Verktyg > redigera symbol eller klicka på ikonen i verktygsraden

5.Klicka sedan på den symbol som du vill redigera. Ett nytt fönster, redigera symbol, öppnas. I den grafiska vyn visas symbolen som ska redigeras

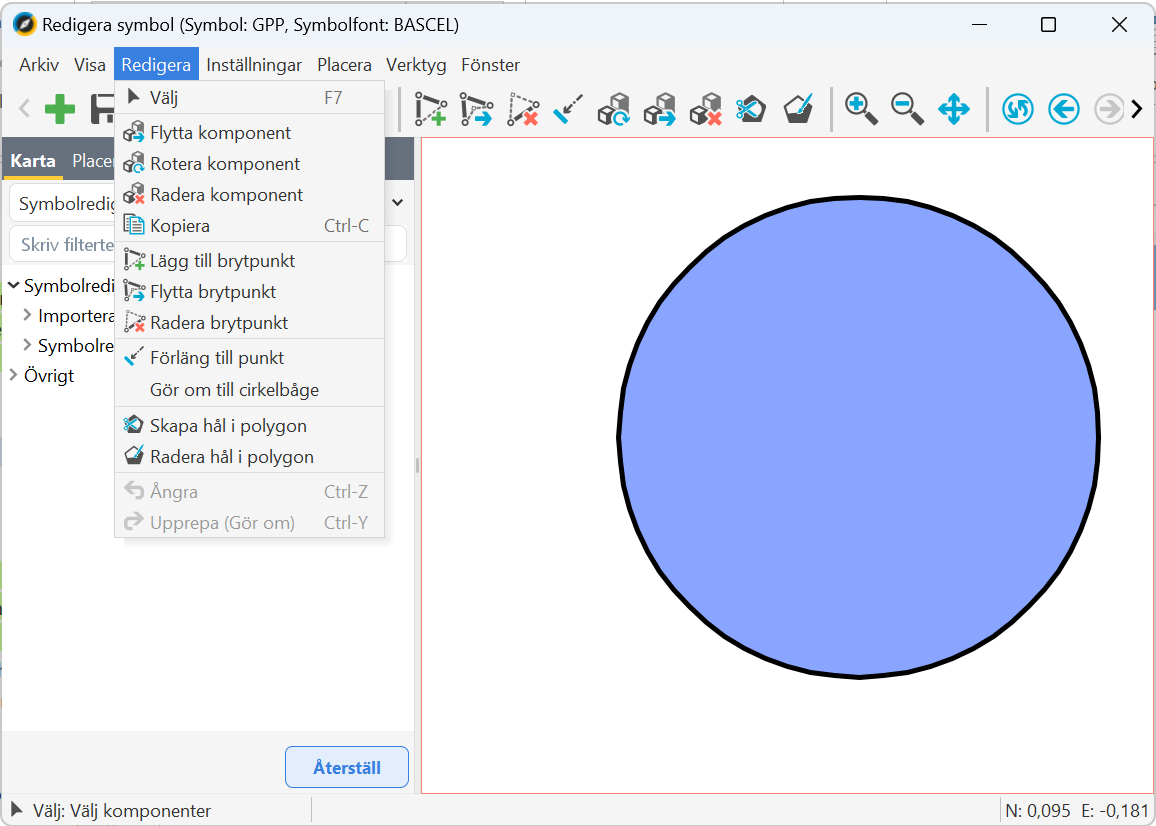

6.Välj ett av de 11 redigeringsalternativen i menyvalet Redigera > Komponent, eller använd knapparna i verktygsraden.Du kan redigera symboler genom att:

a.Flytta, rotera, radera eller kopiera komponenter

b.Lägga till, flytta eller radera brytpunkter

c.Förlänga linjer till punkt eller omvandla linjer till cirkelbågar

d.Skapa hål och radera hål i polygon

7.För att spara symbolen, gå till Arkiv > Spara eller välj knappen i verktygsraden. fönstret Spara symbol öppnas.

Ange Symbolfont och Symbolid, och klicka sedan på Spara. Symbolen läggs till i symboltabellen. Du kan kontrollera resultatet genom att ladda fonten och visa de ingående symbolerna.

Notera! Spara symbolen med ett fontnamn som beskriver namnet på er organisation och i vilken kartprodukt symbolen används. På så vis säkerställs att egendefinierade symboler inte skrivs över vid en uppgradering. Detta gör det även lättare för administratörer att hålla reda på anpassade symboler!

Exempel på namn på en symbolfont:

”EDM_ELSCH”

Symbolfontnamnet beskriver symboler som kunden  Electricite de Mozambique (EDM) använder i sina elscheman (ELSCH).

Tips: Ange även Symbolid med ett namn som beskriver symbolens användning, exempelvis ”Brytare”, ”Brunn”, etc.
