Alla processer behöver en Starthändelse och en Sluthändelse, dessa skapas automatiskt med processen.
|
I sluthändelsen finns bockrutan Terminerande. Bocka i rutan för att avsluta hela processen oavsett vilka aktiviteter eller delprocesser som pågår. |
Skapa en Starthändelse eller en Sluthändelse manuellt
En Starthändelse representerar början av en process. Starthändelsen representerar startpunkten av en sekvens av uppgifter som utgör en process.
En Sluthändelse indikerar slutförandet av en process. En sluthändelse representerar slutpunkten av en sekvens av uppgifter som utgör en process.
1.I fliken Skapa, välj Starthändelse eller Sluthändelse och tryck Placera objekt eller dubbelklicka. En dialog öppnas.
2.Om så önskas, ange Namn och Beskrivning.
3.Tryck OK.
4.Placera starthändelsen och sluthändelsen i processillustrationen.
Skapa en Mellanliggande händelse
En Mellanliggande händelse representerar någonting som uppstår under genomförandet av en process. När händelsen inträffar fortsätter processen. I BPMN finns flera typer av mellanliggande händelser:
•Meddelande
- Definiera ett meddelande för händelsen. Skriv in ID för önskat meddelande.
|
Om processen är kopplad till ett arbetsflöde där dokument skickas för signering via Scrive, kan ett meddelande användas för att trigga den mellanliggande händelsen när signeringen är genomförd. Använd meddelande-ID DOCUMENT_SIGNED för att händelsen ska reagera på att ett dokument signerats. När dokumentet signerats via Scrive skickas meddelandet automatiskt till processen. För att processen ska kunna reagera på meddelandet krävs att den befinner sig i den mellanliggande händelsen vid tidpunkten för signeringen. Om så är fallet, fortsätter processen automatiskt från händelsen. |
|
I fälten Uppskattad längd, dagar respektive timmar, anger du hur länge meddelandehändelsen ska pågå. När processen kopplas till ett uppdrag i Organizer, visas den angivna tiden som händelsens start- och sluttid. Starttiden bestäms av när processen når händelsen, då börjar nedräkningen enligt den tid du har angett. Sluttiden beräknas utifrån detta tidsspann. |
•Lägg till tidsspann
- Definiera ett tidsspann från att händelsen aktiverats. När processen kommer till händelsen aktiveras den och börjar räkna ned till tiden du ställt in.
•Lägg till datum - Definiera ett specifikt datum för händelsen.
•Lägg till veckodag - Definiera ett specifikt datum för händelsen baserat på vecka.
1.I fliken Skapa, välj Mellanliggande händelse och tryck Placera objekt eller dubbelklicka. Ett fönster öppnas.
2.Om så önskas, ange Namn och Beskrivning.
3.Tryck på ikonen för den typ av händelsedefinition du vill lägga till.
|
Du kan lägga till flera meddelanden och tider till händelsen. Rutan Parallell används när det finns flera händelsedefinitioner. Om rutan är ikryssad väntar processen tills alla händelsedefinitioner inträffat innan processen fortsätter. Om den inte är ikryssad räcker det att en av händelsedefinitionerna sker. |
4.Tryck OK för att skapa händelsen.
5.Placera den mellanliggande händelsen i processillustrationen.
Scenario:
En offert ska signeras av kund innan installationsmedgivande kan ges.
•Efter att offerten skickats för signering via Scrive, ska processen pausa och invänta signering.
•När kunden har signerat dokumentet, ska processen fortsätta automatiskt till nästa steg.

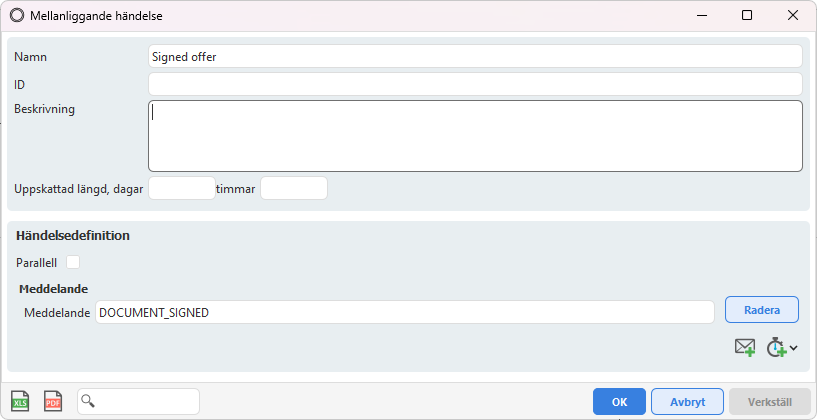

Mellanliggande händelse med meddelande-ID DOCUMENT_SIGNED

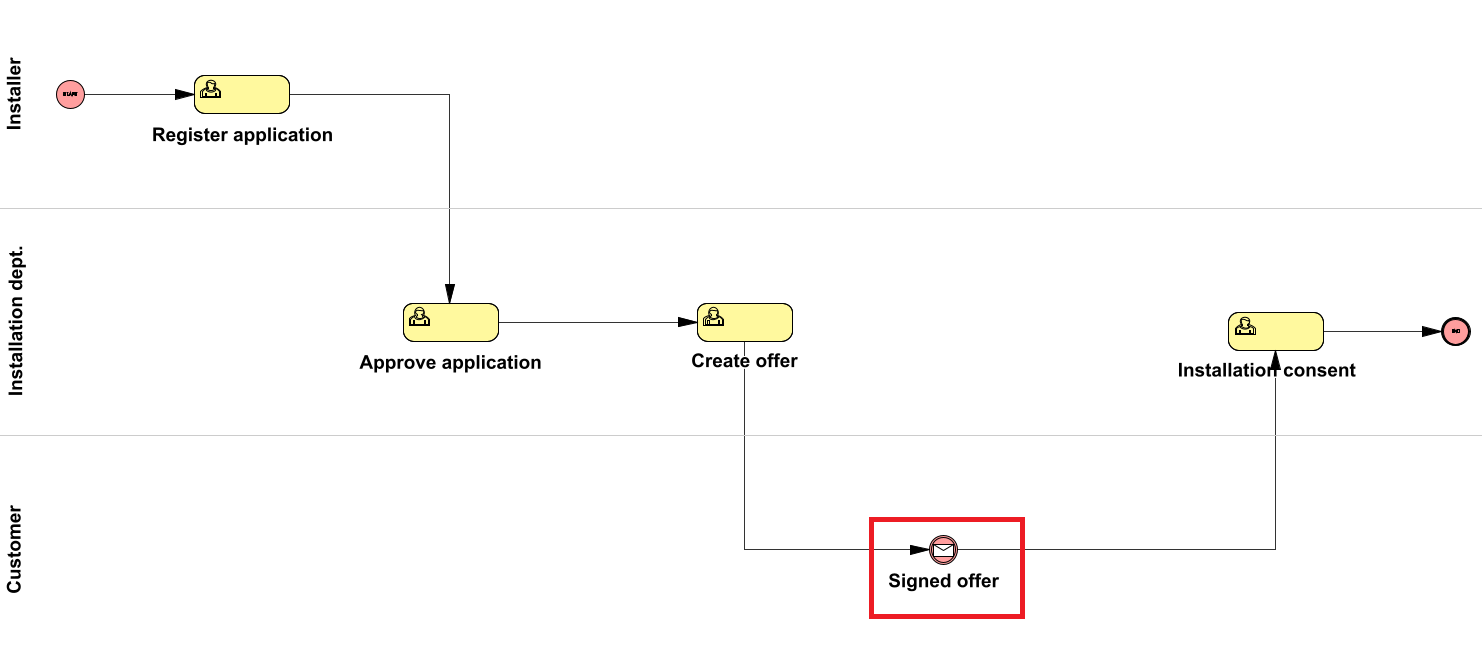

Exempel på process för föranmälan med en mellanliggande händelse med meddelande-ID DOCUMENT_SIGNED

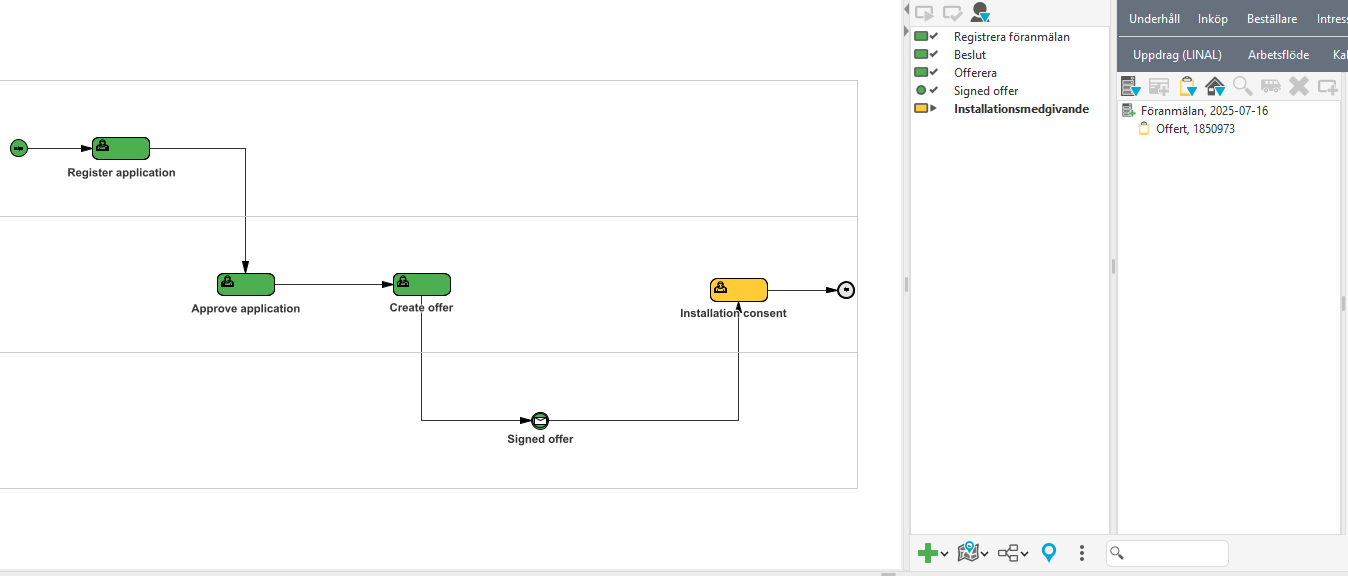

Samma process visualiserad i Organizer efter mappning till uppdragsmall. Uppgifterna Registrera föranmälan, Beslut och Offerera har genomförts och avslutats manuellt. I Offerera skickades en offert för signering via Scrive. När kunden signerade dokumentet, triggades den mellanliggande händelsen med meddelande-ID DOCUMENT_SIGNED automatiskt, vilket gjorde att processen fortsatte till Installationsmedgivande.
Testa meddelande och timerhändelser
|
För att testa meddelande och timerhändelser krävs rollen DSG_WORKFLOW_ADMIN. |
Testfunktionen kan användas för att säkerställa att processen reagerar som förväntat på meddelanden och timerhändelser. Det är särskilt användbart i processer med händelsebaserade gateways, händelseinitierade subprocesser eller flera alternativa händelser.
|
Funktionen är avsedd för testuppdrag, inte uppdrag i skarpt läge. Det går inte att nollställa processen efter testet. |
1.I organizers sydpanel, högerklicka på önskat uppdrag och välj Processtestning.
2.Välj önskad testning:
oSkicka meddelande - Används för att manuellt trigga en meddelandehändelse i processen.
▪Skriv ett meddelande-ID och tryck OK.
▪Meddelande-ID:t måste matcha det som används i en meddelandehändelse i processen.
▪Om det finns en sådan händelse väntande på det angivna ID:t, triggas den och processen fortsätter därefter. Om inget matchande meddelande finns händer ingenting.
oValidera timerhändelser - Används för att manuellt trigga timerhändelser i processen, om deras angivna tidpunkt har passerats.
▪Tryck Validera för att trigga de timerhändelser som, baserat på sin tidsinställning, borde ha inträffat vid testtillfället.
▪Funktionen kontrollerar alla aktiva timerhändelser i processen.
▪De timerhändelser som, enligt sin tidsinställning borde ha inträffat vid testtillfället, triggas direkt.
