En inbäddad subprocess är en process som modelleras direkt inuti en huvudprocess och exekveras som en del av huvudprocessens flöde. Den är användbar för att:
•Förenkla komplexa processer genom att dela upp dem i tydliga delar.
•Gruppera och organisera relaterade steg i en process på ett mer överskådligt sätt.
Till skillnad från en händelseinitierad subprocess startas en inbäddad subprocess inte av en händelse. Den startar när huvudprocessen når subprocessens starthändelse, och när subprocessen är färdig fortsätter huvudprocessen.
Till skillnad från en återanvändbar subprocess är en inbäddad subprocess specifik för den process den ingår i och existerar inte självständigt. Den kan inte återanvändas i andra processer.
En inbäddad subprocess:
•Har inkommande och utgående sekvensflöde.
•Visas med en solid ram i modellen.
•Skapar arbetsmoment inom samma uppdrag som huvudprocessen i Organizer.
1.I fliken Skapa, välj Subprocess och tryck på Placera objekt eller dubbelklicka.
2.Ange om så önskas Namn, ID och Beskrivning.
|
I fälten Uppskattad längd, dagar respektive timmar, anger du hur länge subprocess ska pågå. När processen kopplas till ett uppdrag i Organizer, visas den angivna tiden som subprocessens start- och sluttid. Starttiden bestäms av när huvudprocessen når subprocessen, då börjar nedräkningen enligt den tid du har angett. Sluttiden beräknas utifrån detta tidsspann. |
3.Placera subprocessen genom att välja en placeringspunkt och en slutpunkt.
4.Placera önskade processelement i subprocessen.
5.Placera sekvensflöden mellan subprocessens element.
6.Placera sekvensflöden från huvudprocessen till subprocessen och från subprocessen till huvudprocessen. Dra sekvensflödespilarna till och från ramen för subprocessen

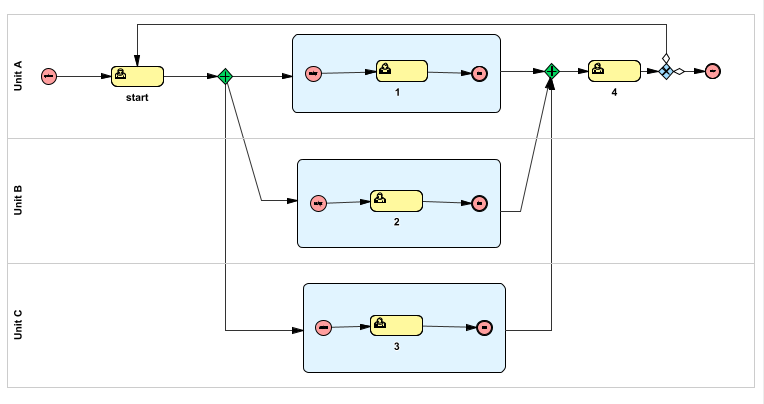

Exempel på parallella inbäddade subprocesser:
En parallell gateway delar upp flödet till tre inbäddade subprocesser. Sekvensflödespilar kopplas till och från subprocessernas ram. Efter att subprocesserna har slutförts samlas flödet upp i en parallell gateway. En exkluderande gateway avgör om processen ska avslutas eller upprepas.
