Funktionen är tänkt att användas under projektering då befintliga kabel-/servisskåp ersätts med nya. Verktyget skapar ett nytt skåp med samma tekniska ID och samma rotation som ett skåp som ska ersättas. Funktionen kan användas både för Kabelskåp (otype: 709000) och Servisskåp (otype: 709010). Det är endast möjligt att ersätta ett skåp med ett nytt av samma typ.
Det går att använda funktionen även när det finns två kablar anslutna till en grupp.
Alla komponenter i skåpet utom de som är i stadierna Raserad och Utrangerad skapas också i det nya skåpet. Grupper, säkringar och övriga anslutningar skapas i det nya skåpet med motsvarande placering som i skåpet som ska ersättas. Säkringar får samma säkringsstorlek och samma normala kopplingslägen från/till.
Från respektive grupp i det nya skåpet skapar funktionen en meter matarkabel/serviskabel i stadium Planerad med samma ledningstyp som i skåpet som ska ersättas. En skarv skapas också. Den fungerar som kabelände för att underlätta vidare arbete.
Stadiet på det nya skåpet och dess komponenter är Projekterad. Stadiet på skåpet som ska ersättas och dess komponenter som är i något av stadierna för Driftsatt ändras till Driftsatt, planerad för rasering. Funktionen ändrar bara stadium till Driftsatt, planerad för rasering för de underordnade objekt som är i driftsatta stadium.
|
När funktionen Placera nytt kabel-/servisskåp har används på ett befintligt skåp går det inte att välja samma skåp igen då tanken med funktionen är att befintliga skåp ska ersättas med nya. |
Ersätt kabel-/servisskåp med nytt kabel-/servisskåp
1.Välj Verktyg > Ersätt kabel-/servisskåp > Placera nytt kabel-/servisskåp.
2.Välj skåpet som ska ersättas med ett nytt.

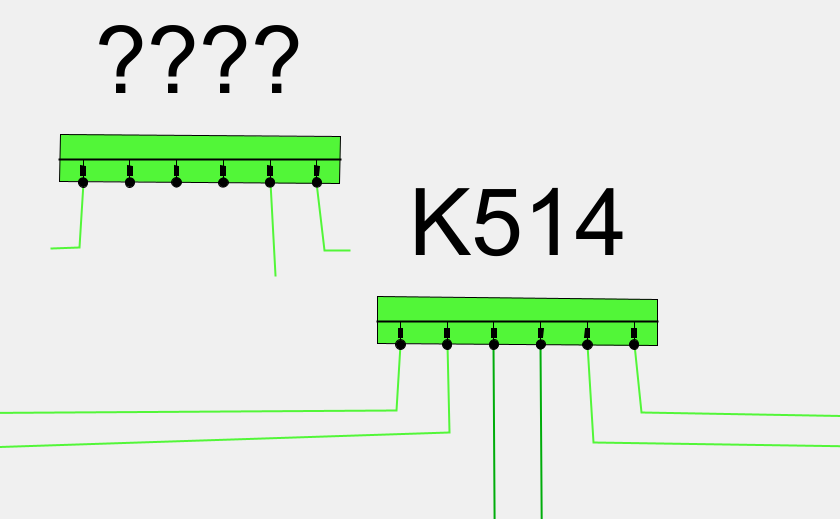

3.Vänsterklicka för att placera det nya skåpet i kartan.
