I detta avsnitt bygger du ett nytt elnät i kartan genom att placera ut en nätstation, två kabelskåp, anslutningspunkter och ledningar. Alla objekt ska placeras i stadium Driftsatt.

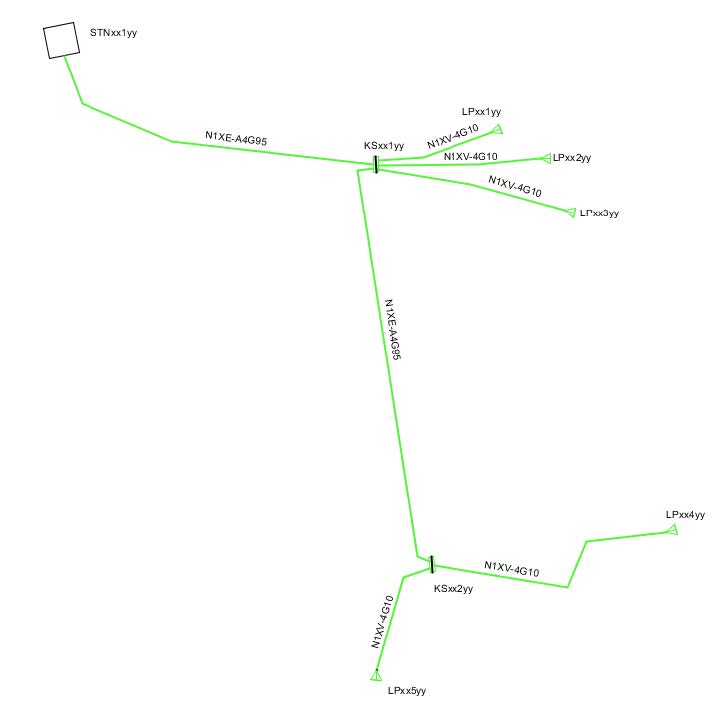

Det nät som ska ritas ska se ut ungefär så här:



Placera nätstation

1.I sidofältet, flik Karta, välj en kartvy i övre rullgardinsmenyn.

2.Navigera till ett lämpligt område i kartan där nätet ska byggas.

3.I sidofältet, flik Placera objekt, välj karttypen Kabelkarta i övre rullgardinsmenyn.

4.Välj mappen 10 kV > Stationer > Nätstation mark, 10 kV.

5.Sätt Stadium till Driftsatt och bocka i Visa attributformulär.

6.Tryck på Skapa objekt.

7.I attributformuläret, ange ID och tryck OK.

8.Placera stationssymbolen i kartan, rotera symbolen och placera textetiketten.



Placera matarkabel och första kabelskåp

1.I sidofältet, flik Placera objekt, välj 0,400 kV > Ledningar > Matarkabel mark, 0,400 kV.

2.Sätt Stadium till Driftsatt och sätt Placering till Fritt.

3.Tryck på Skapa objekt.

4.I attributformuläret, ange Ledningstyp SE-N1XE-AS4G95 och tryck OK.

5.Placera kabeln från nätstationen till planerat kabelskåp, högerklicka och välj Skapa komponent.

6.I sidofältet, flik Placera objekt, välj 0,400 kV > Kabelskåp > Kabelskåp, 0,400 kV.

7.Tryck på Skapa objekt.

8.I attributformuläret, ange ID och tryck OK.

9.Placera kabelskåpet i kartan.



Konfigurera kabelskåp

1.I sidofältet, flik Placera objekt, välj 0,400 kV > Kabelskåp > Skena i kabelskåp, 0,400 kV.

2.Placera skenan genom att välja kabelskåpet och ange start- och slutpunkt.

3.I sidofältet, flik Placera objekt, välj 0,400 kV > Kabelskåp > Säkring, 0,400 kV.

4.Sätt Placering till Från en skena, skapa fack.

5.I attributformuläret, ange Säkringstyp 0,4 / 20 / [xxx] och tryck OK.

6.Placera säkringen på skenan.

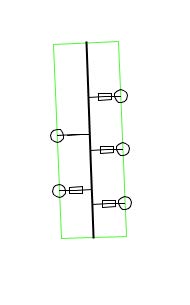

7.Upprepa så du totalt placerar fyra säkringar på skenan.

8.I sidofältet, flik Placera objekt, välj 0,400 kV > Kabelskåp > Övrig anslutning, 0,400 kV.

9.Sätt Placering till Från en skena, skapa fack.

10.Placera övrig anslutning på skenan.



Placera anslutningspunkter

1.I sidofältet, flik Placera objekt, välj 0,400 kV > Noder > Anslutningspunkt 0,400 kV med servis.

2.Sätt Stadium till Driftsatt och bocka i Placera i följd.

3.I attributformuläret, fliken Anslutningspunkt, ange ID och adress.

4.I attributformuläret, flik Serviskabel mark, välj Ledningstyp SE-N1XV-U4G10 och tryck OK.

5.Placera anslutningspunkten kopplad till en säkring i kabelskåpet.

6.Attributformuläret för nästa anslutningspunkt öppnas automatiskt. Ange ett nytt ID och tryck OK.

7.Placera anslutningspunkten kopplad till nästa säkring.

8.Upprepa ytterligare en gång så att tre anslutningspunkter placeras, var och en kopplad till en säkring i kabelskåpet.



Placera andra kabelskåpet

1.Placera ett kabelskåp under det första kabelskåpet.

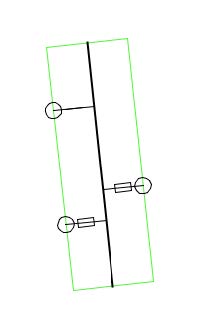

2.Placera skena, två säkringar (Säkringstyp 0,4 / 16 / [xxx]), och en övrig anslutning på samma sätt som i det första kabelskåpet.

3.Placera en matarkabel med placering Mellan knutpunkter och Ledningstyp SE-N1XE-AS4G95 mellan de båda kabelskåpen.

4.Placera två anslutningspunkter kopplade till varsina säkringar på samma sätt som i det första kabelskåpet.



Placera kabeltexter

1.Välj Placera > Ledningstexter > Ledningstext 1.

2.Placera texter för samtliga kablar i nätet.



Anslut luftledning till kabelnät

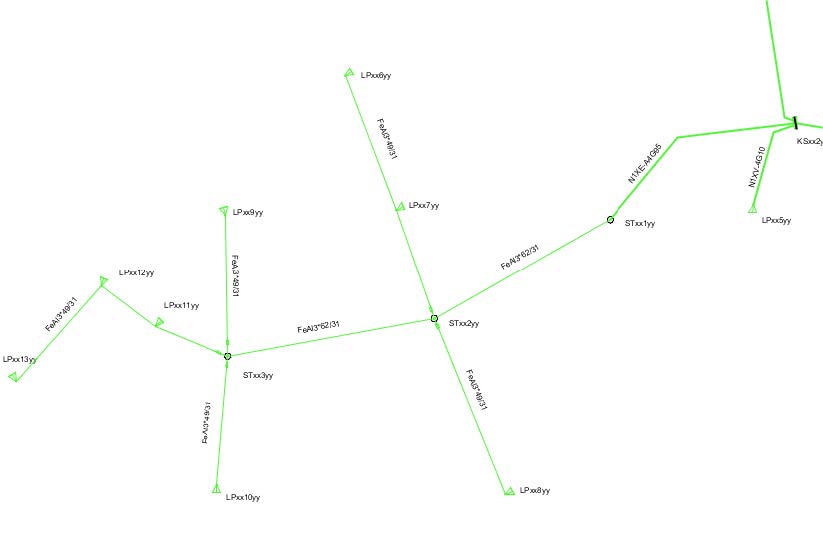

Här beskrivs hur du ansluter ett luftledningsnät till kabelnätet ovan genom att placera stolpar, skarvar, anslutningspunkter och ledningar i kartan.



Placera stolpar och skarvar i stolpar

1.I sidofältet, flik Placera objekt, välj Stolpar > Stolpe, Lsp och placera tre stolpar.

2.I sidofältet, flik Placera objekt, välj 0,400 kV > Noder > Skarv mark/luft, 0,400 kV.

3.I attributformuläret, ange Objektkategori Skarv i stolpe.

4.Placera skarven i den första stolpen.

5.Placera en Avgreningsskarv, 0,400 kV med Objektkategori Skarv i stolpe i de andra två stolparna.



Placera anslutningspunkter och anslut till kabelskåp

1.Placera åtta anslutningspunkter på lämpliga positioner.

2.I det andra kabelskåpet, placera en ny 50 A Säkring, 0,400 kV för anslutning mot luftnätet.

3.Placera en Matarkabel mark, 0,400 kV mellan kabelskåpet och den första stolpen. Välj lämplig ledningstyp.



Placera luftledningar och serviskablar

1.Placera Matarkabel luft, 0,400 kV mellan skarvarna i första och andra stolpen, använd Placering Mellan knutpunkter och välj lämplig ledningstyp.

2.Placera Serviskabel luft, 0,400 kV till alla anslutningspunkter, använd Placering Mellan knutpunkter och välj lämplig ledningstyp.



Placera linjesäkringar och kabeltexter

1.Placera Linjesäkringar, 0,400 kV, 20A mellan skarvar i stolpe och serviskablar, använd Placering Mellan knutpunkter.

2.Placera ledningstexter för samtliga ledningar via Placera > Ledningstexter > Ledningstext 1.
