Historiska mätdata
Historisk mätdata kan idag kopplas till individuella kundmätare samt till transformatorer.
Inläsning av mätdata beskrivs i annat dokument.
För att se om det finns mätdata kan man använda högerklicksfunktion på transformatorid, anslutningspunkter eller stationen själv.
Visa mätvärden för mätare via anslutningspunkten. Om det finns flera kunder/mätare i samma punkt redovisas de var för sig i olika diagramfönster.
Högerklicka och välj Mätvärden > Historiska mätserier. Dialogen Historiska mätserier öppnas.
Mata in relevant information eller tryck direkt på knappen OK. Ett tidsseriediagram öppnas som standard i ett nytt fönster där information om mätvärden kan utläsas. Genom att använda knappen längst upp till höger i det nya fönstret går det att växla mellan varaktighetsdiagram eller tidsseriediagram.
Visa mätvärden för transformator
Visa samtliga inlästa och summerade historiska timvärden för en enskild station.
För att undersöka kortare tidsperioder går det att använda funktionerna som hittas via ikonen med ett förstoringsglas.
Tidsseriediagram går att göra om till varaktighetsdiagram genom att klicka på diagram-ikonen i diagramfönstret
Starta beräkning med historiska mätdata
Beräkning initieras som en normal distributionsberäkning
Efter spårning markera Lastvärden > Historiska timvärden.
Sätt upp förutsättningarna för beräkning med historiska timvärden.
Definiera tidsintervall för beräkningen
Använd kalender och timlistorna för att ange start och slut för beräkningen. Beräkningen kan bara utföras på timmar som finns inläst i den historiska databasen. Var noga med att kontrollera start och sluttid då ett misstag kan generera mycket stora resultat i onödan om du valt att spara resultat för varje enskild timme. T.ex. en månadsberäkning generera ca: 700 lastberäkningar, om du då valt att spara data för enskilda noder och ledningar blir det fort mycket stora volymer. Det är inte något problem i sig att köra långa timserier men bör göras med eftertanke.
Med knappen Hitta max kan du hämta tidpunkt med den högsta förbrukningen. Detta går att göra antingen med eller utan tidsbegränsning. Observera att mätdata för hela det utspårade nätet analyseras, vilket kan göra att funktionen kan ta lång tid att köra om det är stora datamängder som ska hanteras.
Normal beräkning för historiska timvärden
En vanlig lastberäkning kommer att utföras enl. ansatta parametrar i avsnitt A, C, D och E.
Utför belastningsberäkning vid max eller min timme identifierad i matningspunkten
Om man önskar kan man begära en komplett lastberäkning för endera max timme eller min timme automatiskt vid prognoseringen av en tidsserie. Efter en prognoseringsberäkning över samtliga begärda timmar kommer max tidpunkt och mintidpunkt att identifieras i matningspunkten . max-min timmen kan då användas för att göra en komplett distributionsberäkning för denna timme. Både felströmsberäkning och belastningsberäkningen utförs i vanlig ordning.
Utför enbart en summering baserad på historiska timvärden
Denna funktion kan enbart utföras för en spårning som inkluderar överliggande nät till de nät som innehåller mätvärden. T.ex Spåra ut ett nät baserad på en grupp i en fördelningsstation eller hela fördelningsstationen inklusive lågspänning. Som resultat erhålls ett diagramfönster med stapeldiagram för var och en av de underliggande stationer som har både stationsmätningar och kundmätningar lagrade. Det enda som behöver anges är tidsintervall som skall summeras.
Spara och visa fullständiga beräkningsresultat
Spara beräkningsresultat för varje timme i den valda tidsperioden:
1.Öppna dialogrutan Nätberäkning och välj fliken Last.
2.I sektion Fler fält, bocka i kryssrutan Spara resultat för alla timmar.
När detta alternativ är aktiverat sparar systemet resultat för varje objekt och varje timme inom det angivna tidsintervallet.

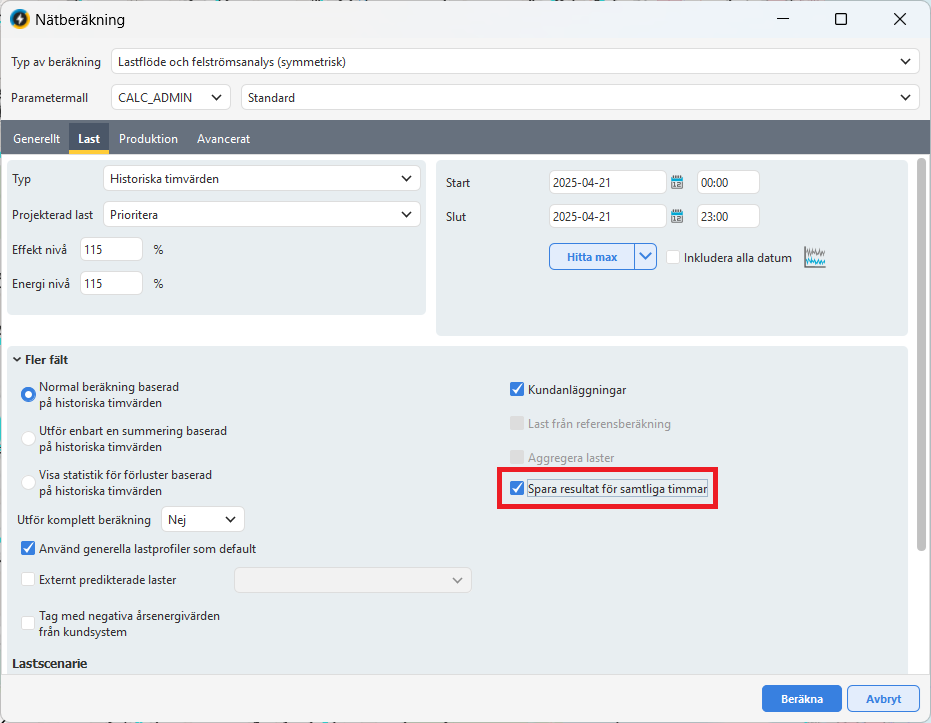

Kryssrutan Spara resultat för samtliga timmar
|
Att aktivera detta alternativ ökar databasens lagringsutrymme avsevärt och bör användas med försiktighet. |
Endast en uppsättning resultat per timme sparas åt gången. Om en ny beräkning körs med Spara resultat för alla timmar aktiverat, skrivs den tidigare uppsättningen över för att minimera påverkan på databasen.
Visa den fullständiga uppsättningen sparade resultat:
1.I dialogrutan Resultat/Administration, högerklicka på den aktuella beräkningen och välj Visa resultat i karta > Komplett beräkning.
