Denna funktion används för att visuellt dela upp nätet från ett kabelskåp i olika områden, beroende på vilket utgående fack från det valda kabelskåpet de matas från.

Varje fackområde färgas i en unik färg, vilket ger en tydlig översikt av nätets struktur och matningsvägar utifrån det valda kabelskåpet.



Förutsättningar för spårningen

•Varje fack i det valda kabelskåpet måste ha ett kopplat nätobjekt, till exempel kabel eller linje.

•Nätobjektens spänningsnivå måste matcha kabelskåpet.

•Alla objekt i nätet måste vara topologiskt sammanhängande och korrekt kopplade.

•Brytare eller frånskiljare som är öppna i normalläge blockeras och inkluderas inte i spårningen.



Spåra nät-topologisk färgning > Färga gruppområden (kabelskåp)

1.Välj ett kabelskåp.

2.Välj Verktyg > Spåra > Nät-topologisk färgning > Färga gruppområden (kabelskåp). Nätet färgas nu med en unik färg för varje grupp/fack. De objekt som inte har spårats ut får en grå färg.

3.En möjlighet att ändra färgerna erbjuds. Varje enskild färg kan ändras genom att trycka på rutan för vardera färg. Färgerna kan återställas genom att trycka på Återställ färger.

4.Återställ grafiska vyn genom att välja Fönster > Rita om (F5) eller tryck på .

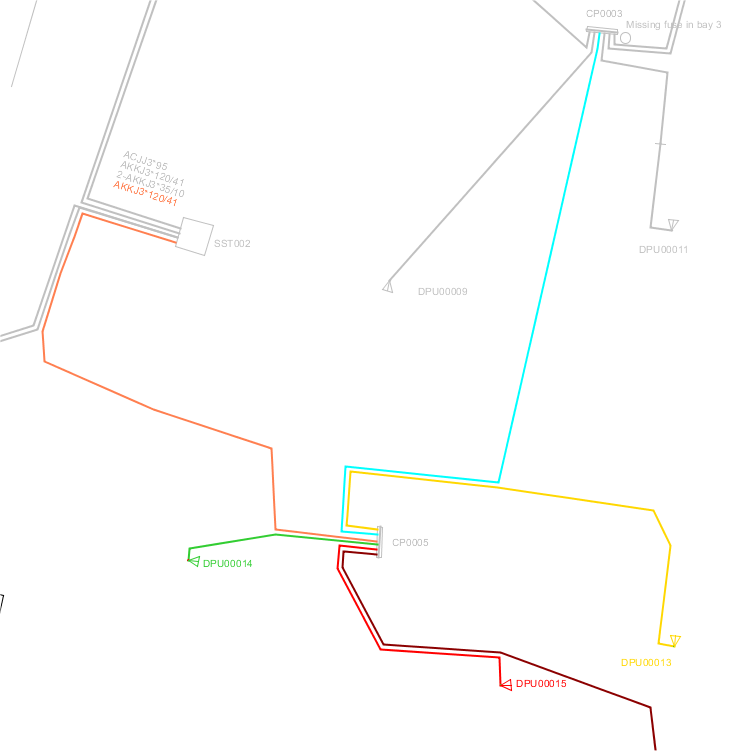

Så här kan det se ut i kartan:
