Analyzer > Velanderkonstanter

Velanderberäkningar används för att uppskatta den diversifierade topplast som uppstår i elnätet när tillgängliga kunddata anges som årsenergi i stället för uppmätt effekt.

I många fall innehåller kunddata uppgifter om årlig energiförbrukning från mätare, medan nätberäkningen kräver ett effektvärde. Velandermetoden omvandlar årsenergi till en uppskattad aktiv toppeffekt med hjälp av fördefinierade Velanderkonstanter. Dessa konstanter beskriver det förväntade belastningsbeteendet för olika kundkategorier.

Syftet med Velanderberäkningen är inte att beräkna varje kunds exakta maximala effektbehov. I stället uppskattar den den samtidiga eller diversifierade belastning som en kund, eller en grupp kunder, förväntas bidra med vid nätets topplast. Det innebär att flera kunder som är anslutna till samma leveranspunkt inte summeras som individuella maxlaster. I stället kombineras deras årsenergivärden och räknas om med hjälp av Velanderformeln.

Effekt eller energi som basvärde

När laster importeras från kunddata söker systemet efter kunder som är anslutna till leveranspunkter. Resultatet blir en total last för varje leveranspunkt som ingår i beräkningen.

Lastdata hämtas från mätare och kan finnas tillgänglig antingen som effekt eller som årsenergi. För varje kund används endast en typ av lastdata i beräkningen.

När du startar en beräkning väljer du en Parametermall med den lastprioritet som du vill använda. I parametermallen styr Prioritet om Effekt eller Energi prioriteras när både ett effektvärde och årsenergi finns tillgängliga för samma kund.

Om effektdata väljs eller prioriteras används effektvärdet direkt i beräkningen utan hänsyn till någon sammanlagringsfaktor. Effektlaster kan även anges som månadsvisa mätvärden. Dessa läggs till på mätaren som komponenten Mätaravläsning.

Om årsenergi väljs eller prioriteras räknar systemet om årsenergin till effekt med hjälp av den valda Velandertabellen.

Velandertabeller

En Velandertabell innehåller de konstanter som används för att omvandla årsenergi till uppskattad toppeffekt. Det kan finnas flera Velandertabeller i systemet, exempelvis för att stödja olika beräkningsförutsättningar, regioner, planeringsstandarder eller modeller för kundklassificering.

När du startar en beräkning väljer du vilken Velandertabell som ska användas.

Kundkategorier och konstanter

Velanderkonstanterna är kopplade till kundkategorier. Kundkategorin bestäms av SCB-koden i kunddata.

Varje kundkategori kan kopplas till en uppsättning Velanderkonstanter. Dessa konstanter styr hur årsenergin för den aktuella kundkategorin omvandlas till effekt.

Om SCB-koden saknas, eller om den inte är kopplad till några Velanderkonstanter, använder systemet ett standardvärde.

Velanderformeln

När årsenergi används som lastdata beräknas den diversifierade nätlasten enligt Velanderformeln:

Där:

	– beräknad aktiv toppeffekt (kW) för angiven kundgrupp .
	– årsförbrukning av aktiv energi (kWh) för individuell kund inom kundkategori .
and	– Velanderkonstanter för kundkategori .

För en kund reduceras Velanders formel till: .

Administrera Velanderkonstanter

Velanderkonstanter och kopplingar mellan kundkategorier och konstanter underhålls i kodlistorna.

Följande kodlistor används:

•DIVERSITY_INDEX - Innehåller Velandertabeller. Varje tabell har ett Velanderindex, DNR, och en beskrivning. DNR används för att koppla konstanter och kundkategorier till rätt Velandertabell.

•DIVERSITY_CONST - Innehåller Velanderkonstanterna för en Velandertabell. Varje post har ett DNR och ett DPOST. Konstantvärdena är DCONST1, DCONST2 och COSFI.

•DIVERSITY_SNI_CODE - Kopplar en kundkategori till en konstantpost. Kundkategorin anges i fältet SNI_CODE. Detta motsvarar ISIC-/SNI-/SCB-kod beroende på terminologi i installationen. Fälten DNR och DPOST anger vilken Velandertabell och vilken konstantpost som ska användas.

Ändra konstantvärden eller lägg till en ny konstantpost

Om du är osäker på vilket DNR som motsvarar rätt Velandertabell, öppna DIVERSITY_INDEX och kontrollera tabellens DNR.

1.Välj Analyzer > Resultat/Administration > Administration > Starta kodlistehanterare.

2.Välj kodlistan DIVERSITY_CONST.

oFör att ändra konstantvärden:

a.Leta upp posten för rätt Velandertabell och konstantpost. Velandertabellen anges med DNR och konstantposten med DPOST.

b.Tryck Redigera rad och gör önskade ändringar.

c.Tryck Spara.

oFör att lägga till en ny konstantpost:

a.Tryck Lägg till .

b.Fyll i önskad data.

DPOST anges automatiskt med ett löpnummer.

Om posten ska användas som defaultvärde när kundens SNI_CODE saknas eller inte finns mappad, ange NOCAT = X.

Det bör finnas högst en sådan defaultpost per Velandertabell.

a.Tryck Spara.

3.Tryck Uppdatera servern.

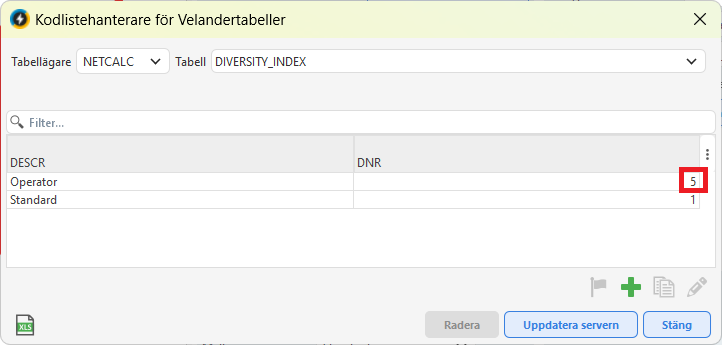

I kodlista DIVERSITY_INDEX, notera DNR för den velandertabell du vill ändra

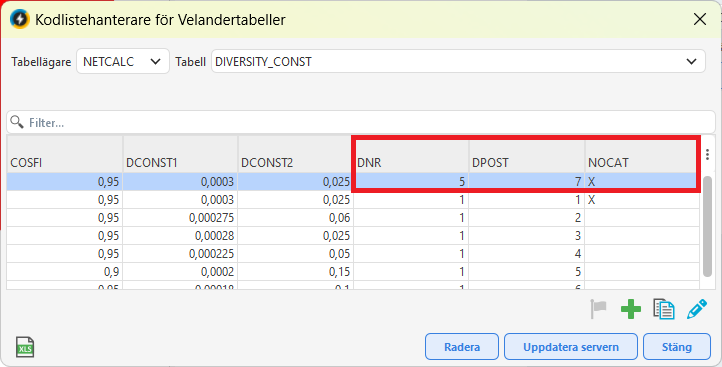

I kodlista DIVERSITY_CONST letar du upp rätt rad baserat på DNR och DPOST. Ett X i NOCAT innebär att denna post används som default för denna velandertabell när SNI_CODE saknas.

Koppla en kundkategori till Velanderkonstanter

1.Välj Analyzer > Resultat/Administration > Administration > Starta kodlistehanterare.

2.I kodlistan DIVERSITY_INDEX, kontrollera DNR för den Velandertabell som ska ändras.

3.I kodlistan DIVERSITY_CONST, kontrollera vilket DPOST som har de konstantvärden som kundkategorin ska använda.

4.Välj kodlistan DIVERSITY_SNI_CODE.

5.Tryck Lägg till .

6.Ange samma DNR som för Velandertabellen.

7.Ange DPOST för konstantposten.

8.Ange kundkategorin i SNI_CODE.

SNI_NR anges automatiskt med ett löpnummer.

9.Tryck Spara.

10.Tryck Uppdatera servern.

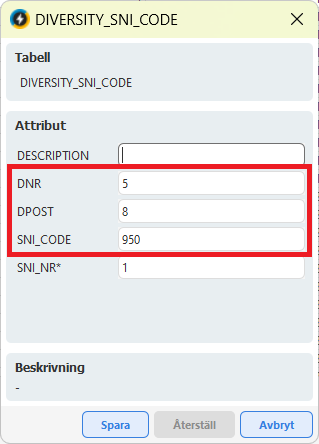

Fyll i DNR och DPOST för önskad velandertabell och velanderkonstanter. Fyll i önskad kundkategori i fält SNI_CODE.
